Digital IP Vehicle Camera
High-Definition Digital Visibility for Off-Road Vehicles
Designed for demanding off-road environments, Brigade’s IP camera technology provides clear real-time visibility around the vehicle, helping operators maintain awareness in challenging working conditions.
Built for Modern Digital Vehicle Systems

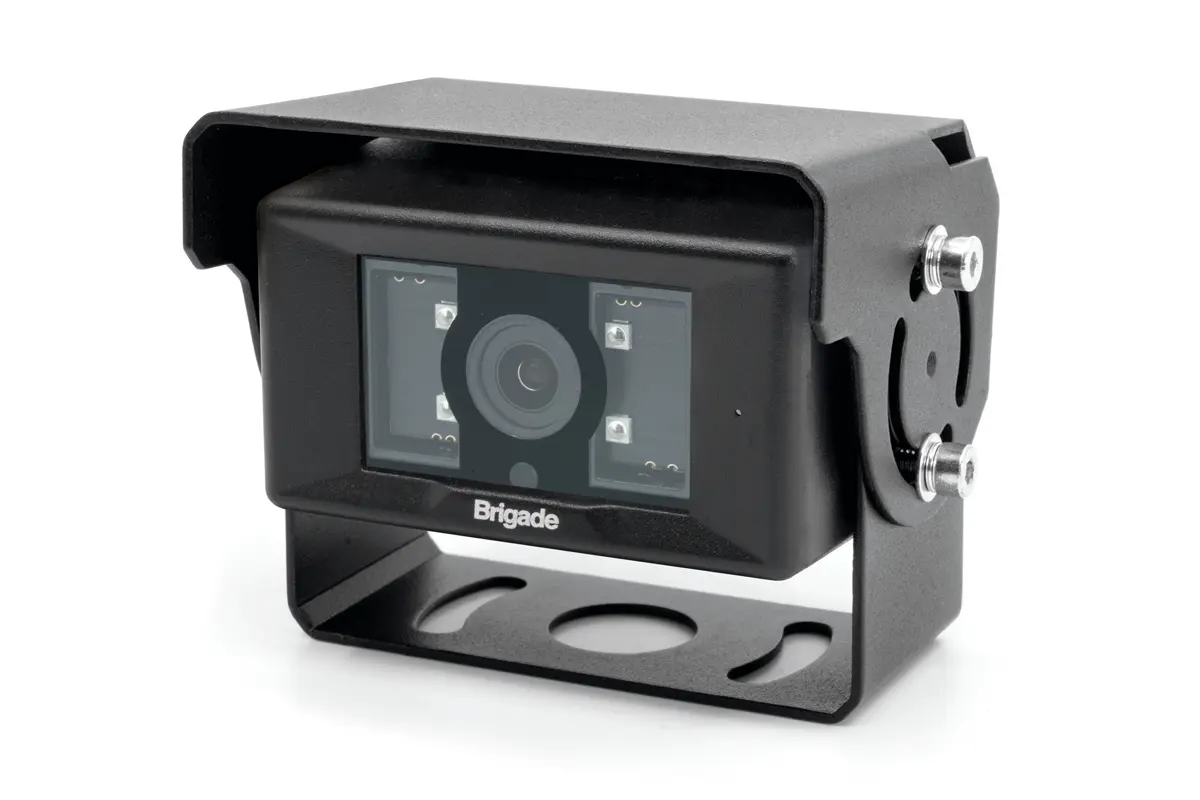

The IP-7101C Digital IP Vehicle Camera is engineered specifically for heavy-duty vehicles operating in agriculture, construction and mining applications. Using Ethernet-based communication, it delivers high-quality digital video directly to compatible IP displays and networked vehicle systems.
With advanced infrared technology and automatic day/night switching, operators benefit from clear visibility throughout the working day and into low-light conditions.
Not Compatible with MDR Recorders
The IP-7101C is a digital Ethernet camera and is not compatible with Brigade MDR recorders. It is designed for connection to compatible digital IP display systems only.

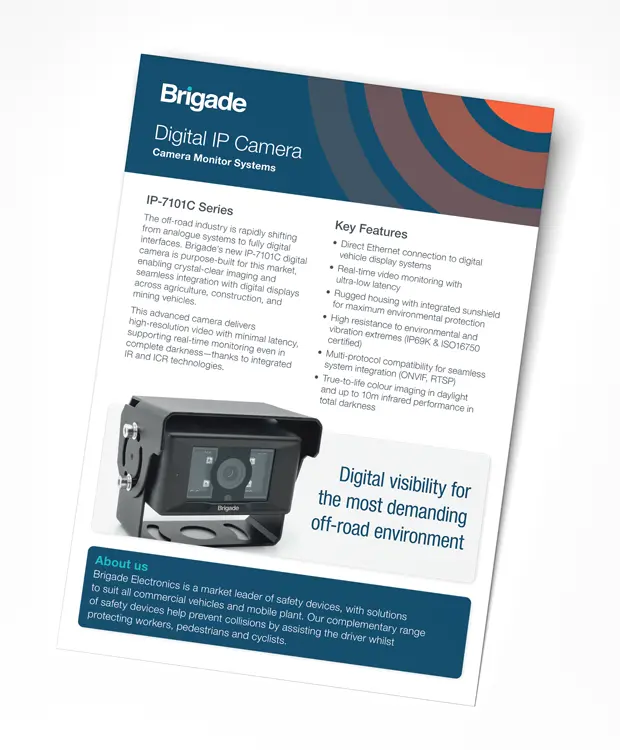

Бүтээгдэхүүний бүрэн техникийн үзүүлэлтүүд хэрэгтэй юу?
Дэлгэрэнгүй техникийн мэдээлэл, хэмжээ болон нийцтэй байдлын талаарх бүтээгдэхүүний картыг татаж аваарай.
Brigade Digital IP Vehicle Camera
Дижитал IP камер
Загварууд
- IP-7101C: 3.6 мм фокусын зай, 90° HVOF
Part Number: 8309 - IP-7101C(W): 2.8 мм фокусын урт, 105°HVOF
Part Number: 8314 - IP-7101C(N): 6mm focal length, 55°HVOF
Part Number: 8313
Тодорхойлолтын тойм
- Өндөр нягтралтай (1080p)
- Үзэх өнцөг (ӨxӨxГ)
- Frame rate: up to 30fps
- IP69K
- Image sensor: 1/2.9″ CMOS, 1920×1080
- Дижитал мониторуудтай нийцдэг
- 3 жилийн баталгаа
-
IP-7101C: 90° x 48° x 103°
IP-7101C(W): 105° x 56° x 120°
IP-7101C(N): 55° x 30° x 63°
Онцлог
- 1080p өндөр нягтралтай дүрс бичлэг (2МП CMOS мэдрэгч)
- Ethernet-ээр 100 мс-ээс бага хоцролттой дижитал видео
- 10 метрийн инфраулаан хүрээтэй жинхэнэ өдөр/шөнийн хараа
- Хатуу ширүүн IP69K хамгаалалттай корпус болон -20°C-аас +70°C хүртэлх ажиллах температурын хүрээ
- ONVIF, RTSP-ээр дамжуулан дижитал HMI-тай саадгүй нэгтгэх
- Олон линзийн сонголтууд (HFOV: 55°, 90°, 105°)
- 6-пиний авиацийн холбогчоор залгаад шууд ашигла
- Дижитал мониторуудтай нийцдэг
Агуулга
- Камер
- Нарны хамгаалалт
- Хавчуур
- Бэхэлгээний иж бүрдэл
- Суулгах заавар
Техникийн үзүүлэлтүүд
- Зураг авах төхөөрөмж: 1/2.9’’ CMOS
- Кадрын хурд: 2-30 fps
- Үр дүнтэй пикселууд: 1920 (Х) x 1080 (У)
- Үндсэн урсгалын нягтрал: D1/720P/960P/1080P
- Дэд урсгалын нягтрал: CIF/D1
- Харилцааны интерфейс: Ethernet (100BASE-TX)
- Холбогч: 6 пинтэй агаарын тээврийн
- Ажиллах хүчдэл: 10-32 VDC
Бат бөх байдал ба стандартууд
- Механик чичиргээ: ISO 16750-3 (5.9G)
- Ажиллах температур: -20 – +70℃
- Е тэмдэглэгдсэн: UNECE R10 стандартыг хангасан
- CE тэмдэгтэй, FCC-ээр батлагдсан, UKCA
- Зөвшөөрөгдсөн, IC зөвшөөрөгдсөн
Compatible adaptersдөрөвөөс бага
RJ45
IP-1XXX-PC (5985): 6 пинээс RJ45 болон цахилгаан кабель
Өгөгдлийг үзэх
M12
IP-C-CA-M12D (8421): 6 штифтээс M12 4 штифт D-кодтой болон цахилгаан кабель
Уртасгагч кабелүүд
- IP-L601 (5867): 1 метр
- IP-L603 (5902): 3 метр
- IP-L605 (5903): 5 метр
- IP-L610 (5982): 10 метр
- IP-L615 (5904): 15 метр
- IP-L620 (5983): 20 meters
- IP-L630 (5984): 30 meters
Зөв системийг сонгоход тусламж хэрэгтэй юу?
Ашиг тус
Digital IP Vehicle Camera
Шууд харааны хариу өгөгдөл
Шууд дүрслэлсэн хариу нь операторуудад аюул ба саад тотгорт хурдан хариу үйлдэл үзүүлэх боломжийг олгодог.
Хурдан, найдвартай өгөгдлийн урсгал
Хурдан, найдвартай өгөгдлийн урсгал нь утас холболтын төвөгтэй байдлыг бууруулж, саадгүй нэгтгэлийг хангана.
Үйлдэлгүй байх хугацааг багасгана
Хүнд нөхцөлд найдвартай гүйцэтгэл нь зогсолтын хугацаа болон засвар үйлчилгээний зардлыг багасгадаг
Нарийвчилсан дүрслэл
Өдрийн аль ч цагт тод, нарийвчлалтай дүрслэл нь бага гэрэлтүүлэгтэй болон шөнийн орчинд аюулгүй ажиллагааг хангана
Олонтаа асуугддаг асуултууд
IP-7101C камерыг хөдөө аж ахуй, барилга болон уул уурхайн тээврийн хэрэгслүүдэд тохиромжтой болгодог ямар онцлог вэ?
Интернет протоколын камер бага гэрэлтэй эсвэл шөнийн нөхцөлд хэрхэн ажилладаг вэ?
IP-7101C нь одоо байгаа дижитал тээврийн хэрэгслийн дэлгэцийн системүүдтэй нэгтгэж болох уу?
Дижитал IP камер ямар видео чанар болон нягтралтай зургийг өгдөг вэ?
Камерыг тохируулах, шинэчлэхэд хялбар юу?
IP-7101C камер нь Brigade-ийн одоогийн MDR загваруудтай нийцэх үү?
Бүтээгдэхүүний нөөцүүд
Дижитал IP камер
Бүтээгдэхүүний мэдээлэл
| Загвар | Хэсгийн дугаар | Бүтээгдэхүүний мэдээлэл |
| IP-7101C | 8309 | Өгөгдлийг үзэх |
| IP-7101C(W) | 8314 | Өгөгдлийг үзэх |
| IP-7101C(N) | 8313 | Өгөгдлийг үзэх |
Кабелүүд ба адаптерууд
Сунгалтын кабелүүд
|
Загвар |
Хэсгийн дугаар |
Бүтээгдэхүүний мэдээлэл |
| IP-L601: 1 метр | 5867 | Өгөгдлийг үзэх |
| IP-L603: 3 метр | 5902 | Өгөгдлийг үзэх |
| IP-L605: 5 метр | 5903 | Өгөгдлийг үзэх |
| IP-L610: 10 метр | 5982 | Өгөгдлийг үзэх |
| IP-L615: 15 метр | 5904 | Өгөгдлийг үзэх |
| IP-L620: 20 метр | 5983 | Өгөгдлийг үзэх |
| IP-L630: 30 метр | 5984 | Өгөгдлийг үзэх |
RJ45
|
Загвар |
Хэсгийн дугаар |
Бүтээгдэхүүний мэдээлэл |
| IP-1XXX-PC: 6 пинээс RJ45 болон цахилгаан кабель | 5985 | Өгөгдлийг үзэх |
