Радарын дэлгэцийн дүрслэл
Яагаад Backsense® радарын дэлгэцийн дэлгэц?
Тээврийн хэрэгслийн кабин нь зай хязгаарлагдмал бөгөөд операторууд өндөр эрсдэлтэй нөхцөлд их хэмжээний мэдээллийг боловсруулах шаардлагатай болдог. Radar OSD нь олон аюулгүй байдлын технологийг нэг дэлгэцийн илрүүлэх анхааруулах системд нэгтгэн, когнитив ачааллыг бууруулж, илүү аюулгүй, итгэлтэй шийдвэр гаргахад дэмжлэг үзүүлдэг.
Бүтээгдэхүүний тойм
Загварын дугаар: BS-9101-OSD
Хэсгийн дугаар: 8554
Нэг дэлгэц дээрх нэгтгэсэн радар, камер илрүүлэх систем. Барилгын болон уул уурхайн тээврийн хэрэгслийн харагдах байдал, аюулгүй байдлыг сайжруулахад зориулагдсан.
Шинэчлэх сонголт – Дасан зохицох илрүүлэлт
12–24В хөнгөн цахилгаан
OSD ECU хэмжээ (Ө×А×Г): 195 × 120 × 35 мм
Бат бөх байдал - OSD: IP30, радар мэдрэгч IP-69K
Тодорхойлолтын тойм
- 5 шатлалт дуу болон дүрслэлтэй радарын мэдээллийг кабин доторх дэлгэцэнд давхарлан харуулах боломжтой
- 12-24В DC
- Илрүүлэх зай: 60 м хүртэл (хамгийн бага тохируулж болох зай 3 м)
- Илрүүлэх өргөн: 2-аас 16 м
- Сенсорын хэмжээ (Ө×Ө×Г): 160 × 100 × 40 мм
- OSD ECU хэмжээ (Ө×А×Г): 195 × 120 × 35 мм
- 3 камер оролт: 3 x AHD эсвэл CVBS
- 3 триггерийн оролт
- 3 триггерийн гаралт
- 3 жилийн баталгаа
Агуулга
- 1 ширхэг OSD радар ECU (BS-OSD-H43)
- 1 ширхэг радар мэдрэгч (BS-9100)
- 1 x 9м сунгалттай кабель (BS-09DCX)
- 2 ширхэг сүлжээний терминал (BS-00NT)
- 2 ширхэг Network Y кабель (BS-00NYC)
Дагалдах хэрэгсэл
Нэмэлт радар мэдрэгч нэмэхийн тулд:
- 1 ширхэг BS-9100 (6351) Backsense® 77 ГГц CAN объектыг илрүүлэх радар
- 1 ширхэг BS-00NYC (5270) сүлжээний Y кабель
Давхаргач
- AC-006 (1983) Select камераас OSD ECU рүү
- AC-014 (2094) OSD ECU-ээс Select монитор руу
Нэмэлт нэмэлтүүд
- MDR-ANT-GPS-03 (6624) дасан зохицох илрүүлэгт зориулсан GPS модуль
- BKT-023 (7190) BS-9100, 8100 ба 7100 загваруудад зориулсан тохируулж болох бэхэлгээ
- BS-02/05/09DCX (5272, 4550, 4551, 4975) 2,5,9 метрийн сунгалтын кабель
- BS-25DCSX (4975) 25 метрийн сунгалттай кабель
- BS-00NYC (5270) 9100 цуврал радар зориулалттай сүлжээний Y кабель
- BS-00NT (5291) 9100 цуврал радар зориулалттай 120 Ом-ын сүлжээний терминал
- CT-470 (1346) Тасралтгүй дууны гадаад дохиологч – 102дБ
Бат бөх байдал ба стандартууд
- OSD-ийн хамгаалалтын зэрэг: IP30
- Радар мэдрэгчийн IP зэрэглэл: IP-69K
- Ажиллах температур: -40-өөс +85°C (-40-өөс +185°F)
- CE тэмдэглэгдсэн
- E-Марк: UNECE R10 стандартыг хангасан
- FCC болон IC-ээр батлагдсан
Дагалдах хэрэгсэл
Нэмэлт радар мэдрэгч нэмнэ үү
- BS-9100: Backsense® 77 ГГц CAN объектын радар
Хэсгийн дугаар: 6351 - BS-00Нью-Йорк: Сүлжээ Y кабель
Хэсгийн дугаар: 5270
Давхаргач
- AC-006Select камерыг OSD ECY-д холбоно
Хэсгийн дугаар: 1983 - АС-014: OSD ECU-г Select монитортой холбох
Хэсгийн дугаар: 2094
Нэмэлт нэмэлт
- BKT-023BS-9100, 8100 ба 7100 загваруудад зориулсан тохируулж болох бэхэлгээ
Хэсгийн дугаар: 7190 - BS-02/05/09DCX: 2, 5, 9 метрийн сунгалттай кабель
Хэсгийн дугаар: 572, 4550, 4551 - BS-25DCSX: 25 метрийн сунгалттай кабель
Хэсгийн дугаар: 4551 - BS-00NT: 9000 цуврал радар зориулсан 120 Ом-ын сүлжээний терминал
- Хэсгийн дугаар: 5291
Дасан зохицох илрүүлгийг шинэчлэх
Дасан зохицох илрүүлэлт нь тээврийн хэрэгслийн хурдны дагуу илрүүлэх талбайг автоматаар тохируулж, ажиллах нөхцөл байдал өөрчлөгдөх үед зохих тоормосны зайг хадгалахад тусалдаг. Сонголттой GPS модулиар ашиглах боломжтой.

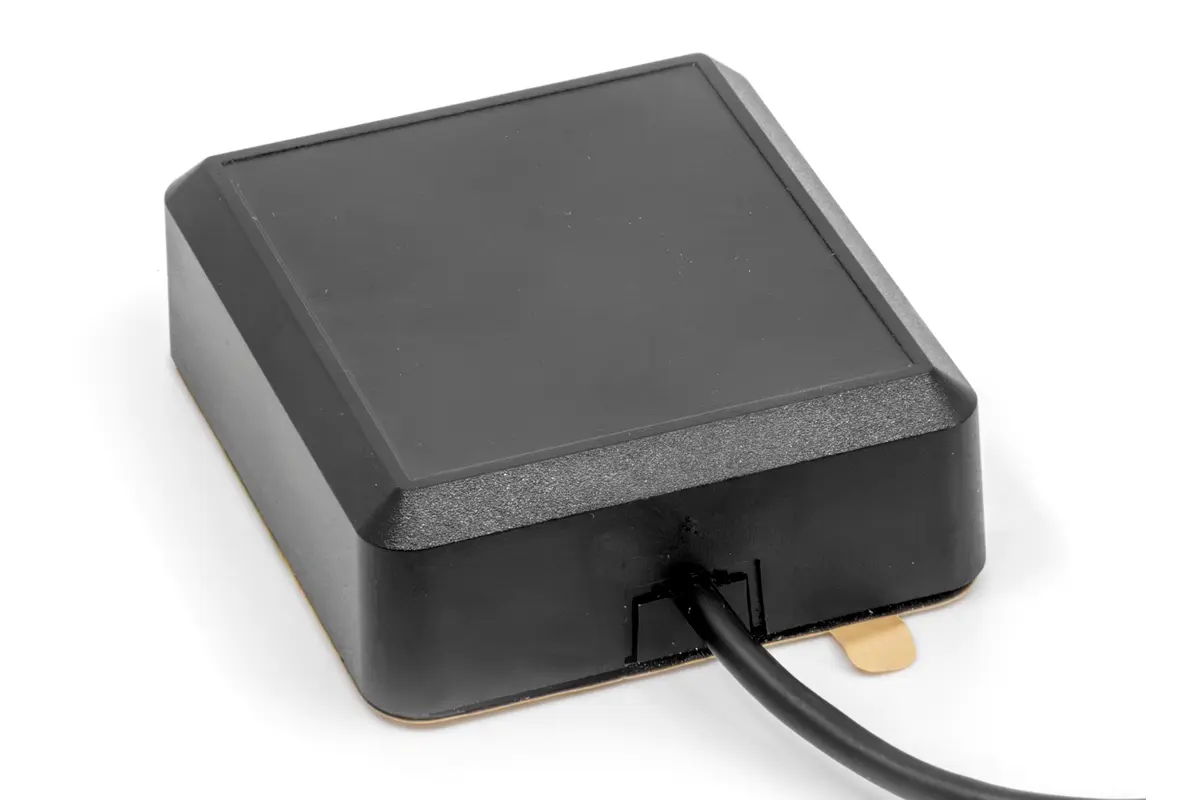

MDR-ANT-GPS-03 (6624)
Динамик илрүүлэлтийн GPS модуль
Зөв системийг сонгоход тусламж хэрэгтэй юу?
Манай аюулгүй байдлын мэргэжилтнүүдтэй холбогдож, Brigade Backsense® Radar OSD хэрхэн таны жолооч болон автомашины паркыг хамгаалж чадахыг мэдэж аваарай.
Ашиг тус
Радарын дэлгэцийн дүрслэл
Кабин доторх нэг тод харагдац
Нэг дэлгэцийн үзэмжид нэгтгэсэн визуал илрүүлгийн сэрэмжлүүлгийн систем
Кабин доторх сэрэмжлүүлэгүүд
Кабин доторх анхаарал сарниулах зүйлсийг бууруулна
Нийцтэй байдал
Барилга, уул уурхайн тээврийн хэрэгслүүдэд зориулагдсан
Уян хатан системийн интеграцчилал
4 хүртэлх радар болон 3 хүртэлх CVBS эсвэл AHD камерыг холбодог
AI систем бэлэн байна
Явган зорчигч илрүүлэх зориулалттай AI HFR-тэй нийцдэг
Бүтээгдэхүүний нөөцүүд
Радар OSD
Бүтээгдэхүүний мэдээлэл
| Загвар | Хэсгийн дугаар | Бүтээгдэхүүний мэдээлэл |
| BS-OSD-H43 (ECU) | 7501 | Өгөгдлийг үзэх |
| BS-9100 | 6351 | Өгөгдлийг үзэх |
Бүтээгдэхүүний мэдээлэл
Програм хангамж
Зааварчилгаанууд
Олонтаа асуугддаг асуултууд
Аль радар мэдрэгч нь Backsense® Radar OSD-тэй нийцдэг вэ?
Radar OSD-ийг ямар тээврийн хэрэгслүүдэд зориулан бүтээсэн бэ?
Backsense® OSD нь хүнд нөхцөл, өндөр эрсдэлтэй орчинд ажилладаг барилга, уул уурхайн зориулалтын тээврийн хэрэгслүүдэд зориулан тусгайлан бүтээгдсэн. Эдгээр тээврийн хэрэгслүүдэд ачаагч, экскаватор, булгаагч, зам шахагч, телескоп өргөгч болон булгагч тээврийн хэрэгсэл орно.
Radar OSD хэдэн радар болон камерыг дэмжиж чадах вэ?
Backsense® Radar OSD аюулгүй байдлын стандартуудтай нийцэж байна уу?
Тийм. Систем нь CE тэмдэглэгээтэй, E-Marked (UNECE R10 стандартыг хангасан), FCC болон IC-ээс батлагдсан.
Систем нь хиймэл оюун ухаанаар явган зорчигч илрүүлэхтэй нийцэх үү?
Тийм. Backsense® Radar OSD нь ...-тэй нийцдэг Хиймэл оюун ухааны хүний дүрсийн таних (HFR) камерууд Явган зорчигч илрүүлэх гүйцэтгэлийг сайжруулах.
