Dodehoekdetectiesysteem
Radar Predict
Wat is Radar Predict?
Met behulp van AI-gestuurde radartechnologie analyseert het systeem de snelheid en richting van zowel het voertuig als weggebruikers in de buurt. Het maakt onderscheid tussen bewegende en stilstaande objecten, zodat bestuurders alleen worden gewaarschuwd als er echt gevaar dreigt - waardoor er minder onnodige waarschuwingen zijn en ze zich beter kunnen concentreren.
De Radar Predict is ontworpen voor gelede voertuigen en bevat trailerherkenning voor nauwkeurige detectie tijdens het draaien. Duidelijke visuele en akoestische waarschuwingen helpen de bestuurder om tijdig actie te ondernemen en ondersteunen veiligere manoeuvres en een beter bewustzijn aan de zijkant van het voertuig.

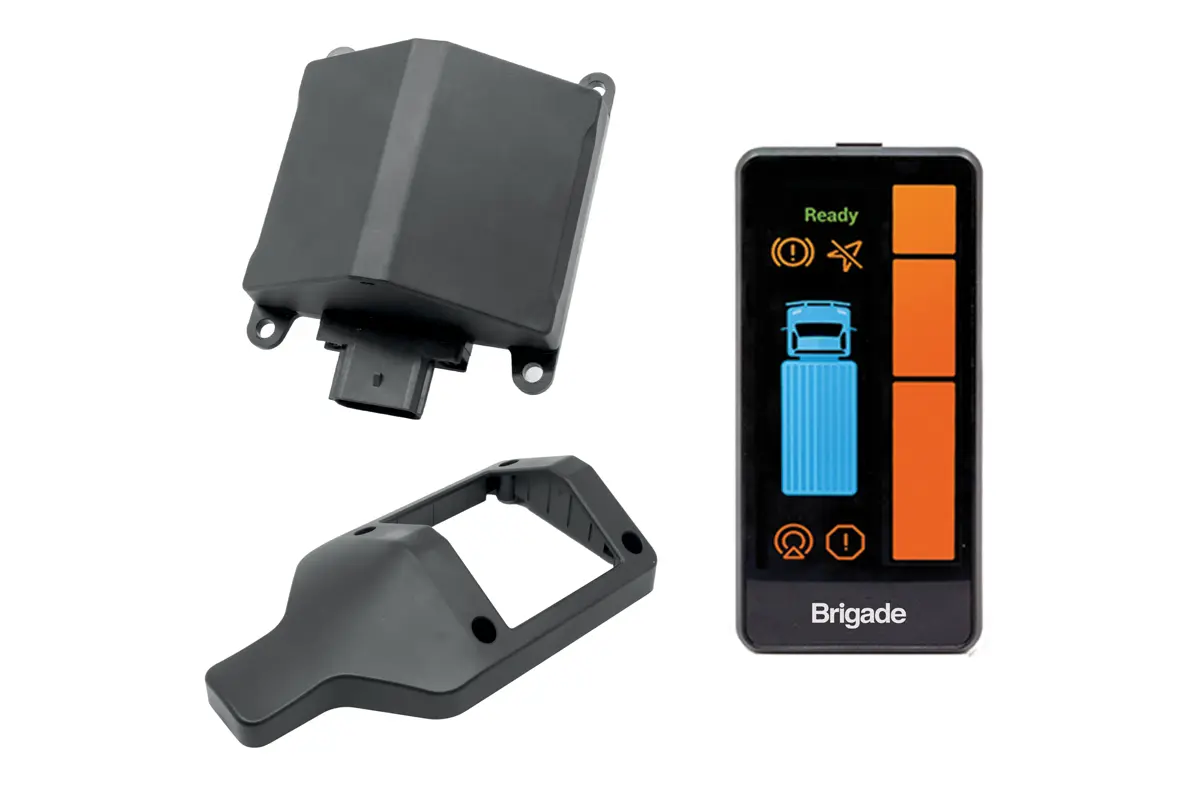

Productoverzicht
Radar Predict
Linkerkant: voor voertuigen met rechtse besturing
Modelnummer: RP-001
Onderdeelnummer: 7500
Rechterzijde: voor links duikende voertuigen
Modelnummer: RP-010
Onderdeelnummer: 7625
Het systeem analyseert de snelheid, richting en beweging om mogelijke botsingen te voorspellen en waarschuwt de bestuurder alleen wanneer ingrijpen vereist is.
77GHz radarfrequentie
Duurzaamheid sensor: IP69K
Voldoet aan DVS en R151
Hoorbaar en visueel alarm bij voorspelde botsingen
Specificatie Overzicht
- 9-32Vdc
- IP69K
- Visuele waarschuwing in 3 fasen wanneer een fietser wordt gedetecteerd
- Hoorbaar en visueel alarm bij voorspelde botsingen
- Radarfrequentie: 77GHz
- 180° detectie van zijkant fietser
- Detectielengte: 37m
- Detectiebreedte: 4,5m
- Afmetingen sensor (BxHxD): 115 x 95 x 41mm
- Afmeting sensor met beugel (BxHxD): 200 x 110 x 43,5mm
- Schermformaat met beugel (BxHxD): 131 x 63 x 42mm
- 2 jaar garantie
Inhoud
- 1 x dubbele radarsensor
- 1 x Traagheidsmeetmodule
- 1 x display
- 1 x radarbeugel
- Radarkabel
Duurzaamheid & Normen
- Bedrijfstemperatuur: -40 tot +85°C
- CE-markering
- UKCA gemarkeerd
- FCC goedgekeurd
- IC goedgekeurd
- E-gekeurd: UNECE R10 compliant
- Voldoet aan de vereisten van UNECE reg151
- Voldoet aan 2024 Direct Vision Standard BSIS-vereisten
Kenmerken
- 180° detectie van zijkant fietser
- Berekent of een aanrijding in de dode hoek naast de auto waarschijnlijk is
- Dekt de zijkant van een voertuig
- 3 fasen Visuele waarschuwing wanneer een fietser wordt gedetecteerd
- Hoorbaar en visueel alarm bij voorspelde botsingen
- Maakt onderscheid tussen fietsers en voertuigen/andere weggebruikers
- Ontworpen voor starre en gelede voertuigen
- Systeem actief onder 30 km/u
- Snelle en eenvoudige installatie
- Compact en robuust ontwerp voor ruwe omgevingen
- Automatische trailerherkenning
- Werkfrequentie: 76-77 GHz
- Instelbaar displayvolume
Kracht
- Stroomverbruik: 6,5 watt
CAD downloaden
Vul onderstaand formulier in om een CAD-bestand voor dit product te downloaden.
"*" geeft verplichte velden aan
R151 Naleving
Het detectiegebied is 40 m voor en 40 m achter de sensor. Zoals vereist door R151 wordt het gebied waarin waarschuwingen aan de bestuurder worden gegeven opgedeeld in 3 zones, elk gemeten vanaf de voorbumper van het voertuig (0 m).
De software is ingesteld om te voldoen aan R151 wanneer de sensoren zijn geïnstalleerd in de positie die is opgegeven in de installatiehandleiding, d.w.z. -2,35m tot -4,35m (zoals aangegeven met de blauwe pijl).
- Zone 1: 2m ~ -7m (9m lang)
- Zone 2: -7m ~ -30m (23m lang)
- Zone 3: 2m ~ 7m (7m lang)
Zones 1, 2 & 3 zijn de detectiezones waar de hoorbare waarschuwingen aan de bestuurder worden gegeven zoals vereist door R151.
Als de radarsensor in de *goede positie* is gemonteerd (blauwe pijl), worden alle zones als volgt gedefinieerd:
Verbeter dodehoekdetectie in uw hele wagenpark
Hoe het dodehoekdetectiesysteem werkt
Wanneer een fietser of voetganger de detectiezone binnenkomt, geeft het systeem een progressieve waarschuwing:
- Niveau 1 Waarschuwing: Deze wordt geactiveerd wanneer de stuurhoek minder dan 30 graden is en een fietser of voetganger de waarschuwingszone binnenrijdt. In dat geval gaat een sectie van oranje waarschuwings-LED's branden.
- Waarschuwing niveau 2: Wanneer het voertuig naar links draait met een stuurwielhoek van meer dan 30 graden en er binnen een bepaalde tijd een aanrijding met een fietser of voetganger wordt verwacht, activeert de Radar Predict een waarschuwing van niveau 2. De oranje waarschuwings-LED's beginnen in deze situatie te knipperen. In deze situatie beginnen oranje waarschuwings-LED's te knipperen.
- Niveau 3 Waarschuwing: Als het voertuig naar links draait, de stuurwielhoek groter is dan 30 graden en een aanrijding dreigt, start de Radar Predict een waarschuwing van niveau 3. Dit omvat knipperende oranje waarschuwings-LED's en een geluidssignaal. Dit omvat knipperende oranje waarschuwings-LED's en een hoorbaar alarm. De corresponderende sectie van oranje waarschuwingslampjes helpt de bestuurder bij het identificeren van de positie van de fietser.
Deze gefaseerde aanpak helpt bestuurders om het risiconiveau te begrijpen en op de juiste manier te reageren.
Voordelen
Dodehoekdetectiesysteem
Verbeterd bewustzijn
Helpt bestuurders bewust te blijven in gebieden met een hoog risico rond het voertuig
Ondersteunt naleving
Voldoet aan de veiligheidsvoorschriften en industrievereisten
Minder afleiding
Minimaliseert onnodige waarschuwingen om de aandacht van de bestuurder vast te houden
Betere besluitvorming
Biedt tijdig inzicht ter ondersteuning van veiligere realtime acties
Betrouwbare prestaties
Levert consistente werking in veeleisende omgevingen
