Perché i sensori di prossimità a ultrasuoni?
La riduzione degli angoli ciechi e il miglioramento della visibilità di guida sono problematiche importanti per gli operatori di veicoli su strada. Negli ultimi anni, l’installazione sui veicoli di dispositivi di sicurezza quali specchietti retrovisori supplementari oppure sistemi di telecamere e monitor con angoli di visione più ampi è diventata una dotazione comune e persino un requisito obbligatorio imposto dalla normativa sugli angoli ciechi. Tuttavia, malgrado un incremento della visibilità intorno al veicolo, si continua a registrare un numero elevato di collisioni con altri veicoli, oggetti stazionari, ciclisti, operatori e persino pedoni.
Il rilevamento degli ostacoli tramite sensori a ultrasuoni può ridurre al minimo i danni ai veicoli e le collisioni con pedoni o ciclisti. Sono una dotazione ideale per automezzi commerciali che si trovano a operare in spazi ristretti o a eseguire manovre a bassa velocità. Questo sistema di rilevamento avverte il guidatore della presenza di ostacoli, mobili o fissi, in prossimità del veicolo. Un allarme acustico e/o visivo in cabina ne segnala la distanza, e si può aggiungere un allarme vocale esterno opzionale per avvisare ciclisti e pedoni che il veicolo sta per svoltare.
Sistemi di rilevamento a ultrasuoni per veicoli commerciali
Select un sistema di rilevamento
Backscan®
Sistema a 4 sensori montato sulla parte posteriore del veicolo
Cornerscan®
3 sistema di sensori per il lato d'angolo del veicolo
Frontscan®
Sistema a 4 sensori montato sulla parte anteriore del veicolo
Sidescan®
Sistema a 4 sensori montato sulla fiancata del veicolo
Stepscan™
Sistema a 2 sensori montato sul gradino posteriore della cabina
Sistema di rilevamento ad ultrasuoni Backscan®
Modello |
Codice |
| BS-4000W: Sistema di sensori posteriori di retromarcia Backscan® | 3744 |
- Sistema a 4 sensori
- 12-24 Vdc
- Area di rilevamento 2,5 m - sensori esterni 2,5 m/0,6 m (selezionabili tramite dip switch)
- Indicatore di distanza visivo e acustico graduato
- Fissaggi in sospensione e da incasso inclusi
- Intervallo di compensazione di 50 cm per i sensori montati a bordo della parte posteriore del veicolo (selezionabile tramite dip switch)
- 3 anni di garanzia
Contenuto
- 4 x sensori
- Display visivo e acustico
- 4 x fissaggi da incasso a 0°
- 4 x fissaggi da incasso a 11°
- 4 x fissaggi in sospensione
- Scatola di controllo impermeabile
- Cavo del display da 15 m
- 4 x cavi sensore da 2,5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- La modalità di apprendimento ambientale previene i falsi allarmi causati da ganci di traino e altre apparecchiature ausiliarie che si presentano nei primi 100 cm dell'area di rilevamento
- Funzione di autodiagnosi
- 1 x Uscita Trigger
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvato FCC
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 200 mA
Dati del prodotto
| Modello | Dati del prodotto |
| BS-4000W | Visualizza i dati |
Backscan®
Sistema a 4 sensori montato sulla parte posteriore del veicolo come prezioso aiuto per una retromarcia sicura.
- Installazione in sospensione o a incasso
- Sistema attivato dalla retromarcia
Sistema di rilevamento a ultrasuoni Cornerscan®
Modello |
Codice |
| CS-3100: Sistema di sensori angolari con funzione mute Cornerscan® | 5261 |
- Sistema a 3 sensori
- 12-24 Vdc
- Area di rilevamento 0,6 m/1,0 m (selezionabile tramite dip switch)
- Avviso acustico di distanza
- Montaggio ad incasso
- 2 livelli di sensibilità (selezionabili tramite dip switch)
- 3 anni di garanzia
Contenuto
- 3 x sensori
- Buzzer
- 3 x fissaggi da incasso a 11"
- 3 x fissaggi da incasso a 18°
- 3 x fissaggi da incasso a 26°
- Scatola di controllo impermeabile
- Cavo del display da 2.5 m
- 3 cavi sensore da 2.5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- Buzzer con segnalazione acustica della distanza, LED e controllo del volume regolabile
- Il buzzer si silenzia dopo 4 secondi se non viene rilevato alcun movimento dall'oggetto o dal veicolo rilevato
- La modalità di apprendimento ambientale previene i falsi allarmi causati da ganci di traino e altre apparecchiature ausiliarie che si presentano nei primi 100 cm dell'area di rilevamento
- Funzione di autodiagnosi
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvato FCC
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 2 Amp
Dati del prodotto
| Modello | Dati del prodotto |
| CS-3100 | Visualizza i dati |
Cornerscan®
Sistema a 3 sensori montato sull’angolo anteriore della cabina sul lato passeggero per rilevare la presenza di oggetti nell'angolo cieco anteriore da quel lato. Riduce il rischio di danni al veicolo che possono verificarsi durante le manovre e le svolte in fase di retromarcia.
Sistema di rilevamento ad ultrasuoni Frontscan®
Modello |
Codice |
| FS-4000W: Sistema di sensori anteriori Frontscan® | 3747 |
- Sistema a 4 sensori
- 12-24 Vdc
- Area di rilevamento di 2,0 m/1,0 m - i sensori esterni possono essere ridotti a 0,6 m (selezionabile tramite dip switch)
- Avviso acustico di distanza
- Montaggio ad incasso
- 3 anni di garanzia
Contenuto
- 4 x sensori
- Buzzer
- 4 x fissaggi da incasso a 11°
- 4 x fissaggi da incasso a 18°
- Scatola di controllo impermeabile
- Cavo buzzer da 2,5 m
- 4 x cavi sensore da 2,5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- La modalità di apprendimento ambientale previene i falsi allarmi causati da ganci di traino e altre apparecchiature ausiliarie che si presentano nei primi 100 cm dell'area di rilevamento
- Funzione di autodiagnosi
- 1 x Uscita Trigger
Durata e standard
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 200 mA
Dati del prodotto
| Modello | Dati del prodotto |
| FS-4000W | Visualizza i dati |
Frontscan®
Sistema a 4 sensori montato sul davanti del veicolo. Particolarmente utile per assicurare la visibilità dei punti ciechi anteriori dalle cabine elevate, dalle quali è difficile individuare pedoni od oggetti situati in basso.
Il sistema può essere attivato al di sotto della velocità programmata.
Sistema di rilevamento a ultrasuoni Sidescan®
Modello |
Codice |
| SS-4100W: Sistema di sensori laterali con funzione mute Sidescan® | 5257 |
| SS-4100W-000: Sistema di sensori laterali Sidescan® con funzione mute, modulo di attivazione a bassa velocità e kit di sensori per indicatori di direzione | 5344 |
- Sistema a 4 sensori
- 12-24 Vdc
- Area di rilevamento 1,0/1,5m (selezionabile tramite dip switch)
- Avviso acustico di distanza
- Fissaggi in sospensione e da incasso inclusi
- 2 livelli di sensibilità (selezionabili tramite dip switch)
- 3 anni di garanzia
Contenuto
- 4 x sensori
- Buzzer
- 4 x fissaggi da incasso a 0°
- 4 x fissaggi da incasso a 11°
- 4 x fissaggi in sospensione
- Scatola di controllo impermeabile
- Cavo del buzzer da 10 m
- 4 x cavi sensore da 4,5 m
- 2 x cavi di prolunga da 2,5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- Buzzer con segnalazione acustica della distanza, LED e controllo del volume regolabile
- Il buzzer si spegne dopo 4 secondi se non c'è movimento da parte dell'oggetto o del veicolo rilevato.
- La modalità di apprendimento ambientale previene i falsi allarmi provenienti da apparecchiature ausiliarie che si intromettono nei primi 100 cm dell'area di rilevamento.
- Funzione di autodiagnosi
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvato FCC
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 200 mA
Dati del prodotto
| Modello | Dati del prodotto |
| SS-4100W | Visualizza i dati |
| SS-4100W-000 | Visualizza i dati |
Sidescan®
Sistema a 4 sensori montato sui lati del veicolo. Particolarmente utile per assicurare la visibilità degli angoli ciechi sul lato passeggero, dove ciclisti o pedoni potrebbero altrimenti risultare invisibili.
- Sensori montati in sospensione o a filo
- Il sistema può essere attivato al di sotto della velocità programmata e/o dall’indicatore di direzione
- Funzione intelligente mute
Upgrade
Sidescan®Flex
Rilevamento laterale flessibile.
Sidescan®Flex è un sistema a quattro sensori montato sulla fiancata di un veicolo per rilevare gli oggetti nell'angolo cieco laterale, dove ciclisti o pedoni possono altrimenti passare inosservati.
Il sistema Sidescan®Flex, un'evoluzione del sistema Sidescan® standard, consente all'operatore di scegliere tra quattro configurazioni di rilevamento, ciascuna con distanze di rilevamento diverse e avvisi acustici e visivi (vedi tabella).
Sidescan®Flex ha un raggio di rilevamento massimo aumentato di 2,5 metri.
Sistema di rilevamento a ultrasuoni Sidescan®Flex
Modello |
Codice |
| SS-4200W: Sidescan®Flex Sistema di sensori laterali con funzione mute | 5916 |
| SS-4200W-000: Sistema di sensori laterali Sidescan®Flex con funzione mute, modulo di attivazione a bassa velocità e kit di sensori per indicatori di direzione | 6075 |
- Sistema a 4 sensori
- 12-24 Vdc

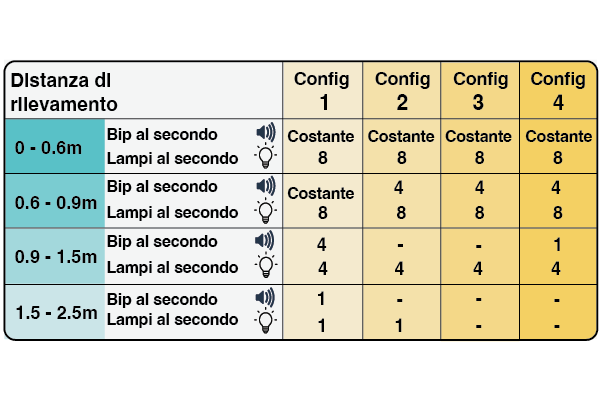

- Area di rilevamento 0 - 2,5 m (4 configurazioni acustiche/visive selezionabili tramite dip switch)
- Fissaggi in sospensione e da incasso inclusi
- 1 Trigger Output
- 3 anni di garanzia
Contenuto
- 4 x sensori
- Buzzer
- 4 x fissaggi da incasso a 0°
- 4 x fissaggi da incasso a 11°
- 4 x fissaggi in sospensione
- Scatola di controllo impermeabile
- Cavo del buzzer da 10 m
- 4 x cavi sensore da 4,5 m
- 2 x cavi di prolunga da 2,5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- Buzzer con segnalazione acustica della distanza, LED e controllo del volume regolabile
- Il buzzer si spegne dopo 4 secondi se non c'è movimento da parte dell'oggetto o del veicolo rilevato.
- La modalità di apprendimento ambientale previene i falsi allarmi provenienti da apparecchiature ausiliarie che si intromettono nei primi 100 cm dell'area di rilevamento.
- Funzione di autodiagnosi
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvato FCC
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 200 mA
Dati del prodotto
| Modello | Dati del prodotto |
| SS-4200W | Visualizza i dati |
| SS-4200W-000 | Visualizza i dati |
Sistema di rilevamento a ultrasuoni Stepscan™
Modello |
Codice |
| ST-2100: Stepscan™ Sensore di passo con funzione di sistema di silenziamento | 5262 |
| ST-2100-60-A: Stepscan™ Sistema di sensori di passo con funzione mute e modulo di attivazione a bassa velocità | 5345 |
- Sistema a 2 sensori
- 12-24 Vdc
- Area di rilevamento 0,6 m/1,0 m (selezionabile tramite dip switch)
- Avviso acustico di distanza
- Montaggio ad incasso
- 2 livelli di sensibilità (selezionabili tramite dip switch)
- 3 anni di garanzia
Contenuto
- 2 x Sensori
- Buzzer
- 2 x tipi di fissaggio ad incasso a 11°
- 2 x tipi di fissaggio ad incasso a 18°
- 2 x tipi di fissaggio ad incasso 26°
- Scatola di controllo impermeabile
- Cavo buzzer da 2,5 m
- 2 x cavi sensore da 2,5 m
Caratteristiche
- Rilevamento degli ostacoli in meno di 200 millisecondi
- Buzzer con segnalazione acustica della distanza, LED e controllo del volume regolabile
- Il buzzer si silenzia dopo 4 secondi se non viene rilevato alcun movimento dall'oggetto o dal veicolo rilevato
- La modalità di apprendimento ambientale previene i falsi allarmi causati da ganci di traino e altre apparecchiature ausiliarie che si presentano nei primi 100 cm dell'area di rilevamento
- Funzione di autodiagnosi
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio: da -30 a +80º C
- Sensori impermeabili fino a IP68
- Scatola di controllo impermeabile a IP69K
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvato FCC
Alimentazione
- Consumo elettrico: 2,4 Watt
- Corrente: 200 mA
Dati del prodotto
| Modello | Dati del prodotto |
| ST-2100 | Visualizza i dati |
| ST-2100-60-A | Visualizza i dati |
Stepscan™
Sistema a 2 sensori montato sul gradino della cabina lato passeggero. Riduce al minimo il rischio di danni al veicolo quando si curva in retromarcia.
Modulo di Visualizzazione sullo Schermo (OSD) per il Rilevamento a Ultrasuoni
Dati del sensore e immagine della telecamera combinati
I sensori di prossimità a ultrasuoni di Brigade riducono al minimo sia i danni al veicolo sia le collisioni con pedoni, ciclisti o oggetti. Perfetti per i veicoli commerciali stradali che operano in spazi ristretti o che effettuano manovre a bassa velocità.
Lavorando in combinazione con un sistema di telecamera e monitor Backeye® e fino a due sistemi di rilevamento a ultrasuoni, il modulo di visualizzazione sullo schermo avverte il conducente della presenza di ostacoli in prossimità del veicolo, sovrapponendo dati a ultrasuoni acustici e visivi a 3 stadi all'immagine della telecamera sul monitor.
- Integrazione dei sistemi di rilevamento degli ostacoli a ultrasuoni di Brigade e dei sistemi di telecamere e monitor Backeye®.
- Gli avvisi di rilevamento a ultrasuoni si sovrappongono all'immagine della telecamera sul monitor in cabina.
- Riduzione dello stress e delle distrazioni del conducente, poiché tutte le informazioni sono in un'unica vista.
Modulo di visualizzazione su schermo
Modelli NTSC
Modello |
Codice |
| UDS-OSD20-ECU | 5099 |
Modelli PAL
Modello |
Codice |
| UDS-OSD21-ECU | 5347 |
- Consente di sovrapporre i dati di rilevamento acustico e visivo a 3 livelli all'immagine della telecamera sul monitor del veicolo
- 12-24 Vdc
- 2 ingressi per telecamera
- 2 ingressi trigger
- 2 ingressi UDS
- 2 uscite UDS
- 2 anni di garanzia
- Dimensioni: L x P x A
74 x 118 x 28 mm
2,9 x 4,6 x 1,1″
Contenuto
- OSD ECU
- Cavo di alimentazione
- Cavo splitter
- Cavo di attivazione
Caratteristiche
- Sovrapposizione sul monitor dell'icona del veicolo e dei dati di rilevamento di un massimo di 2 sistemi di rilevamento a ultrasuoni
- Compatibile con:
1x Sidescan® Frontscan® e Backscan® - L'overlay UDS appare su sfondo nero se non sono installate telecamere.
- La grafica può essere sovrapposta a sinistra o a destra sul monitor
- Avviso acustico tramite monitor
- Guasto del sistema a ultrasuoni visualizzato sul monitor
- Compatibile con MDR
Alimentazione
- Corrente: 0,8 Amp
- Consumo di energia: 8 Watt
Durata e standard
- Vibrazioni meccaniche: 5 G
- Urti meccanici: 10 G
- Temperatura di esercizio:
-30 a +70ºC
+22 a +158°F - IP30
- Marchiato CE
- Con marchio E: conforme al Regolamento UNECE Reg.10
- Approvazione FCC
Dati del prodotto
| Modello | Dati del prodotto |
| UDS-OSD20-ECU | Visualizza i dati |
| UDS-OSD21-ECU | Visualizza i dati |
Case Studies
La sicurezza al primo posto per Coca-Cola
Scoprite come Coca-Cola ha adottato i prodotti Brigade Electronic per proteggere la sua flotta di camion in Belgio. Adozione di Backeye®360, rilevamento ostacoli e allarmi.
RTS Waste equipaggia la sua flotta oltre gli standard FORS
RTS Waste è un'azienda leader nella gestione integrata dei rifiuti e nel noleggio di cassoni che opera a Londra, nel Kent e nel Somerset. Con una flotta mista di 40 veicoli, che vanno...
Smiths & Sons (Bletchington) Ltd specifica i prodotti di Brigade Electronics per l'intera flotta
Con sede nell'Oxfordshire, una città ben nota per l'attività dei ciclisti, Smiths & Sons ha adottato un approccio proattivo per garantire la sicurezza dei...
Sensori a ultrasuoni
Risorse prodotto
Assistenza Tecnica
Avete bisogno di supporto tecnico per un prodotto o servizio Brigade? Visitate l'area di Assistenza per downloads di software, video tutorial e domande frequenti.
