Das „Thumbs-Up“-Anzeigesystem von Brigade liefert dem Bodenpersonal eine klare visuelle Anzeige, wann es sicher ist, sich einem Fahrzeug oder einer Maschine zu nähern. Durch die Verriegelung mit den Sicherheitssteuerungen des Fahrzeugs unterstützt es eine zuverlässige Kommunikation auf Baustellen, in Steinbrüchen, im Bergbau und an anderen anspruchsvollen Einsatzorten.
Sprechen Sie mit unserem TeamProdukt-Daten

Eine klare und unmissverständliche Kommunikation für mehr Sicherheit am Arbeitsplatz

Missverständnisse zwischen Maschinenführern und dem Bodenpersonal können in stark frequentierten Bau-, Steinbruch- und Bergbauumgebungen unnötige Risiken verursachen.

Das komplette "Safe to Approach"-Kit von Brigade kombiniert das Modell Thumbs-Up Display mit AI 360-Personenerkennung, MDR-Aufzeichnung sowie externe Warnsignale, um eine sicherere Kommunikation und ein besseres Umfeldbewusstsein rund um das Fahrzeug zu gewährleisten.

Wichtige Merkmale

KI-Kamerasysteme mit Personenerkennung sind fortschrittliche Fahrhilfen, die die Sicht und Sicherheit verbessern sollen. Wie bei allen Bildverarbeitungssystemen kann die Leistung jedoch durch Umgebungsbedingungen, Hindernisse und andere Faktoren beeinträchtigt werden.

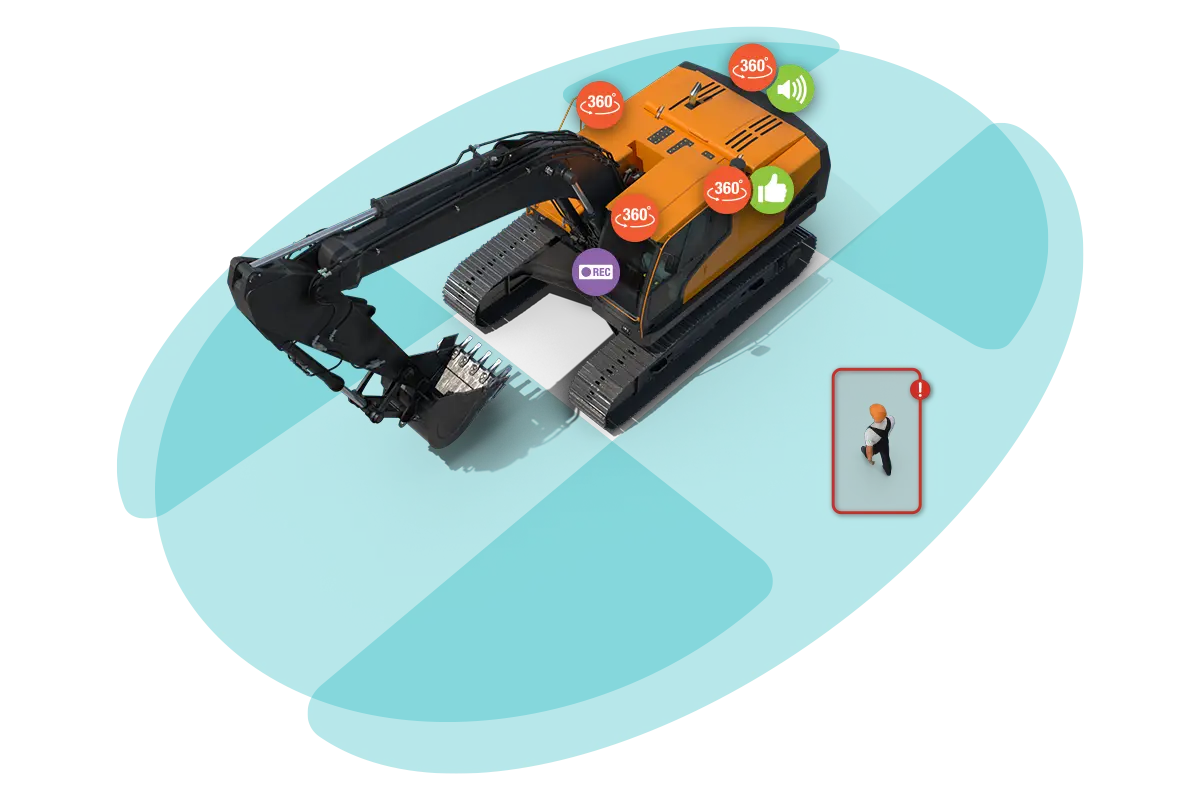

Bagger, ausgestattet mit dem „Thumbs Up“-Kit für sicheres Herangehen

Ein klares Signal für mehr Sicherheit am Arbeitsplatz

Missverständnisse zwischen Maschinenführern und dem Bodenpersonal können unnötige Risiken verursachen, insbesondere in stark frequentierten Baustellen, Steinbrüchen und Bergwerken.
Das Modell Brigade Thumbs-Up Display liefert eine klare visuelle Anzeige, wann es sicher ist, sich dem Fahrzeug zu nähern, und hilft den Bedienern so, sicher mit den Personen am Boden zu kommunizieren.
Bagger, ausgestattet mit dem „Thumbs Up“-Kit für sicheres Herangehen
Arbeiter nähert sich dem Fahrer eines Baufahrzeugs sicher unter Verwendung des „Brigades Complete Safe to Approach Kit“

Verriegelt für sicherere Kommunikation

360-Grad-KI-Kameras helfen dem Bedienpersonal dabei, Personen in der Umgebung der Maschine zu erkennen, während das Modell Thumbs-Up Display durch eine deutliche visuelle Anzeige signalisiert, wann ein Annähern sicher ist. Das MDR zeichnet das Kameramaterial zur späteren Auswertung auf, während externe Alarme eine zusätzliche akustische Warnung für das Personal in der Nähe ausgeben.

Das „Thumbs-Up“-Display ist mit den Sicherheitssteuerungen der Maschine verzahnt und kann nur aktiviert werden, wenn das Fahrzeug sicher zum Stillstand gebracht wurde. Dies trägt dazu bei, Unsicherheiten zu verringern und einen sichereren Baustellenbetrieb zu gewährleisten.

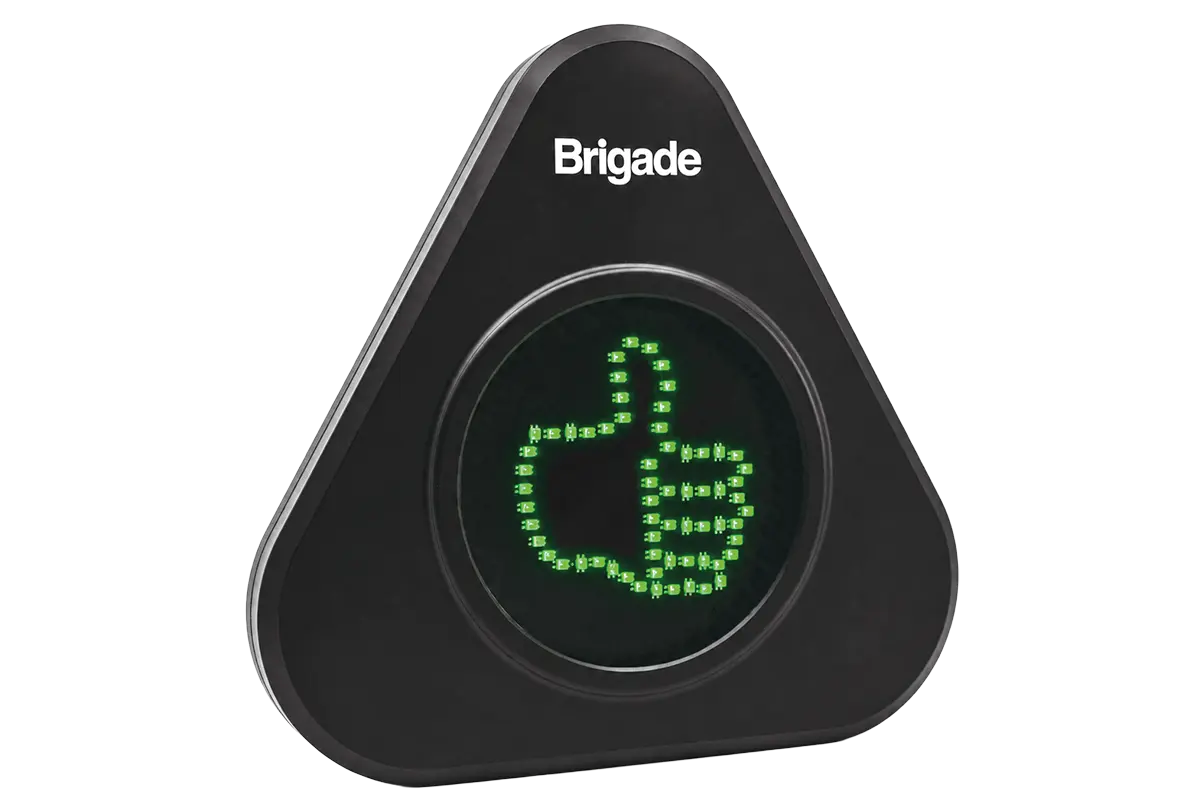

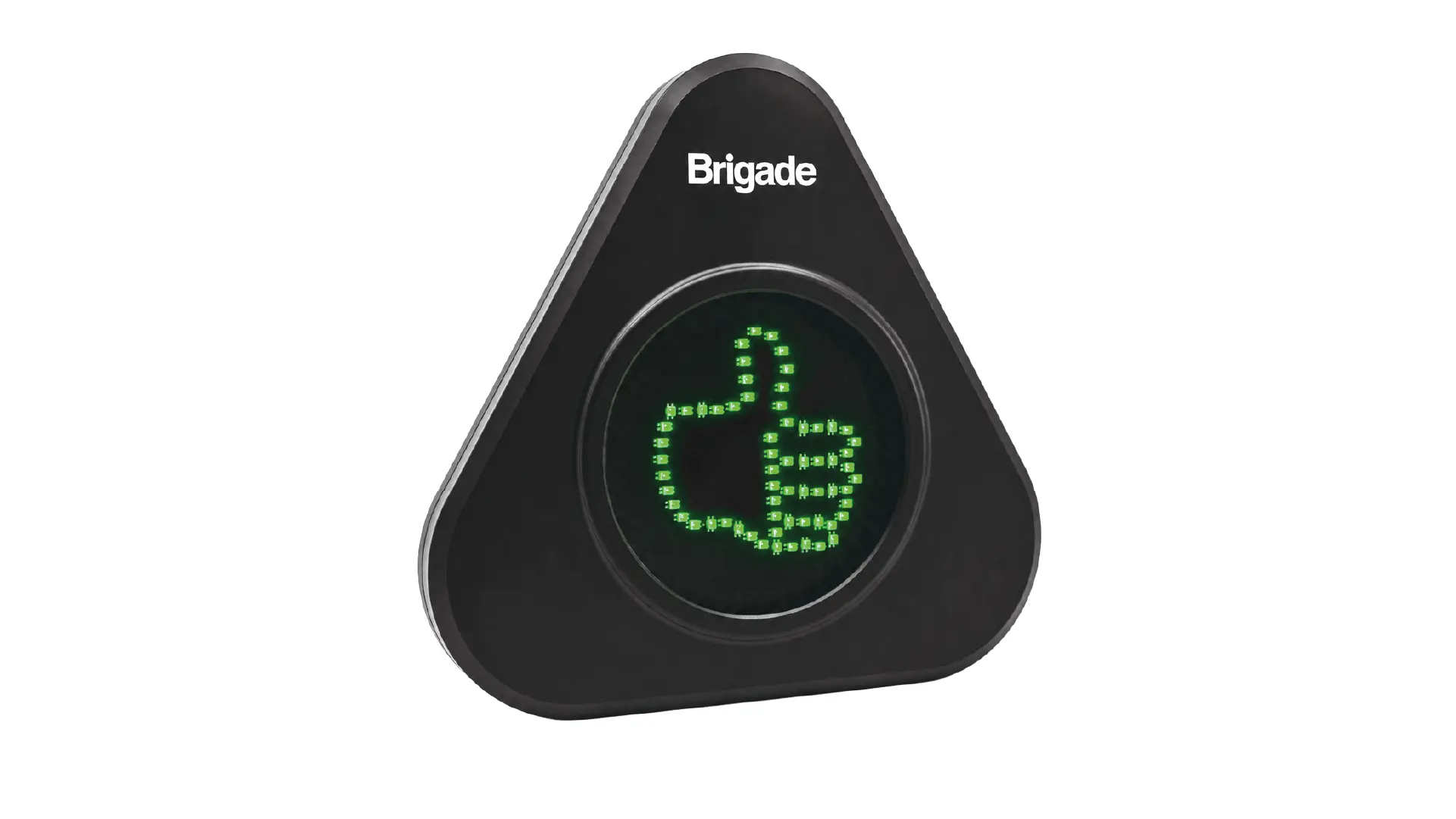

Brigade Daumen-hoch-Anzeige mit grünem Daumen: Das Fahrzeug kann gefahrlos angefahren werden

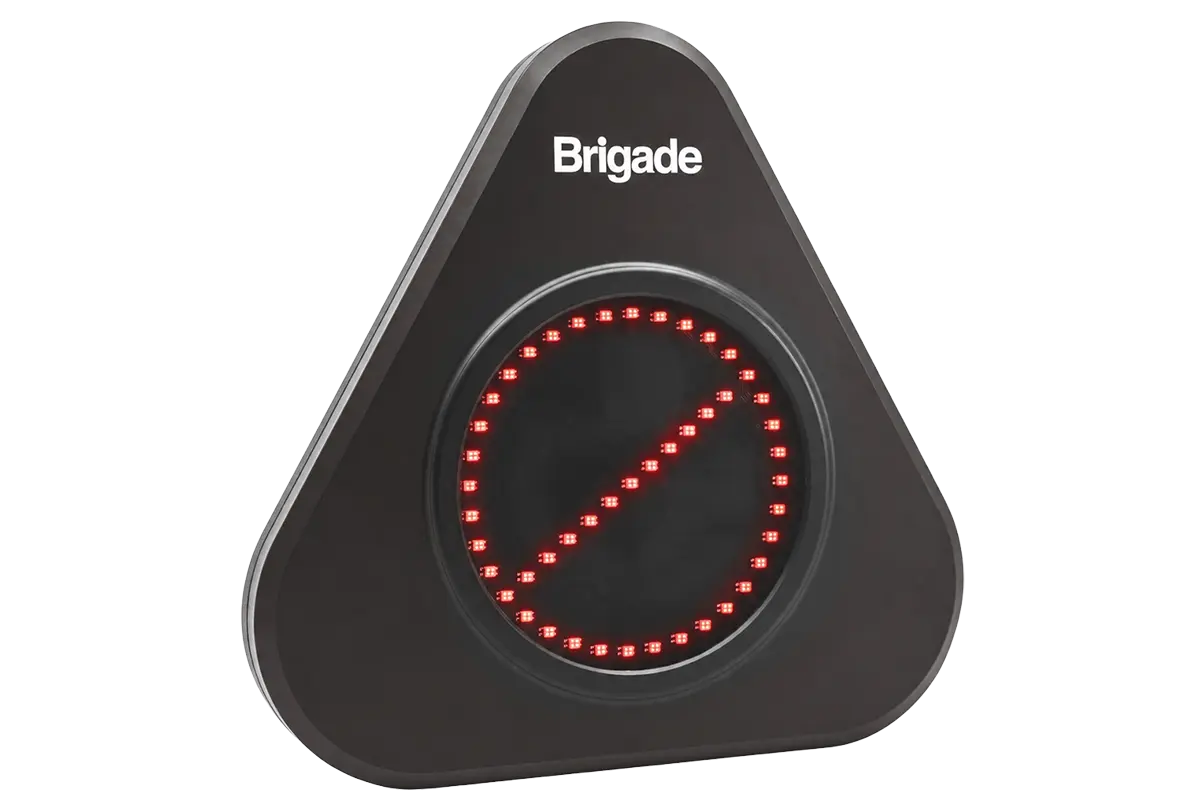

Brigade Daumen hoch – Anzeige mit rotem Kreuz: Es ist nicht sicher, sich dem Fahrzeug zu nähern
Arbeiter nähert sich dem Fahrer eines Baufahrzeugs sicher unter Verwendung des „Brigades Complete Safe to Approach Kit“

Verriegelt für sicherere Kommunikation

Das Display ist mit den Sicherheitsvorrichtungen der Maschine gekoppelt und kann nur aktiviert werden, wenn das Fahrzeug sicher zum Stillstand gebracht wurde.
Dies trägt dazu bei, Unsicherheiten zwischen den Bedienern und den Mitarbeitern vor Ort zu verringern und sorgt für eine klarere Kommunikation auf Baustellen, in Steinbrüchen, im Bergbau und an anderen anspruchsvollen Arbeitsstätten.
Brigade Daumen-hoch-Anzeige mit grünem Daumen: Das Fahrzeug kann gefahrlos angefahren werden
Brigade Daumen hoch – Anzeige mit rotem Kreuz: Es ist nicht sicher, sich dem Fahrzeug zu nähern

Brigade Thumbs-Up Display

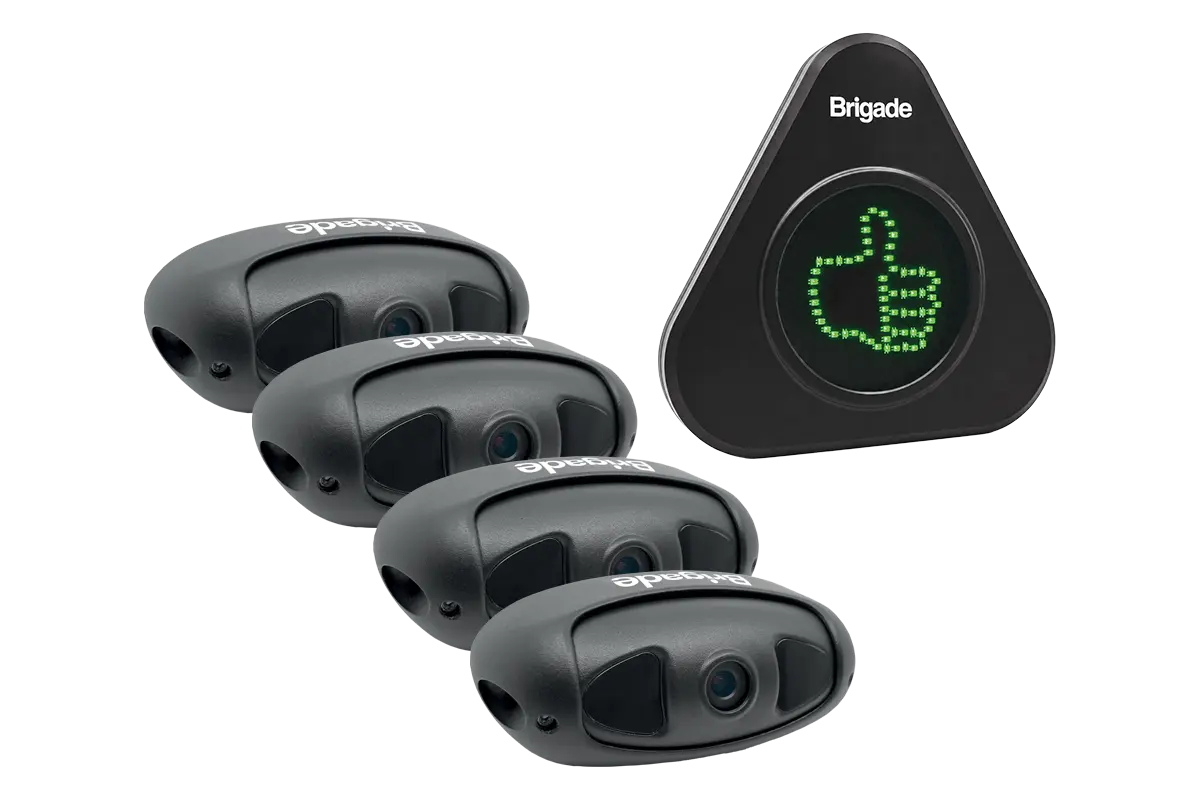

Brigade Backeye®360 AI VBV-360-1000-AI

Komplettes „Safe to Approach“-Set

wird noch bekannt gegeben

Artikelnummer: wird noch bekannt gegeben

Systemkomponenten
  • 1 x TU-001D – Daumen-hoch-Anzeige
  • 1 x TU-001-ECU – „Daumen hoch“-Steuergerät
  • 4 x VBV-2230-C-AI Kameras
  • 1 x Halterung
  • 1 x MDR-Recorder
  • 1 x SA-BBS-107 Rückfahrwarner
Technische Daten: Thumbs-Up Display
  • Betriebsspannung: 9–36 V Gleichstrom
  • Reaktionszeit:
    40 ms (typisch)
  • Helligkeit: Bis zu 5.202 cd/m²
  • Displayschutz: IP69K
  • Betriebstemperatur:
    -30 °C bis +70 °C
Technische Daten: Backeye®360 KI-Kamera
  • Betriebsspannung: 12–24 V Gleichstrom
  • 1080p AHD-Auflösung
  • IP69K-Kameras
  • Betriebstemperatur:
    -20 °C bis +75 °C

    • 3 Jahre Garantie

Zugelassene Normen: Thumbs-Up Display
  • RoHS 2
  • REACH
  • WEEE
  • FCC
  • IC
  • ISO 16750
Zugelassene Normen: Backeye®360 KI-Kamera
  • CE-Zeichen
  • Entspricht der UNECE-Richtlinie R10 (E-Prüfzeichen)
  • FCC-geprüft
  • IC-geprüft
Produkt-Daten
Produkt-Daten

Spezifikation Übersicht

    • Bildschirmhelligkeit bis zu 5.202 cd/m²
    • IP69K (Kamera und Display)
    • 1080p AHD
    • Reaktionszeit des Displays: 40 ms
    • 3 Jahre Garantie

CE-Zeichen

Entspricht den EU-Rechtsvorschriften

FCC-geprüft

Erfüllt die US-amerikanischen Anforderungen an die elektromagnetische Verträglichkeit

IC-geprüft

Erfüllt die kanadischen Anforderungen an die elektromagnetische Verträglichkeit

RoHS

Entspricht der Richtlinie zur Beschränkung gefährlicher Stoffe

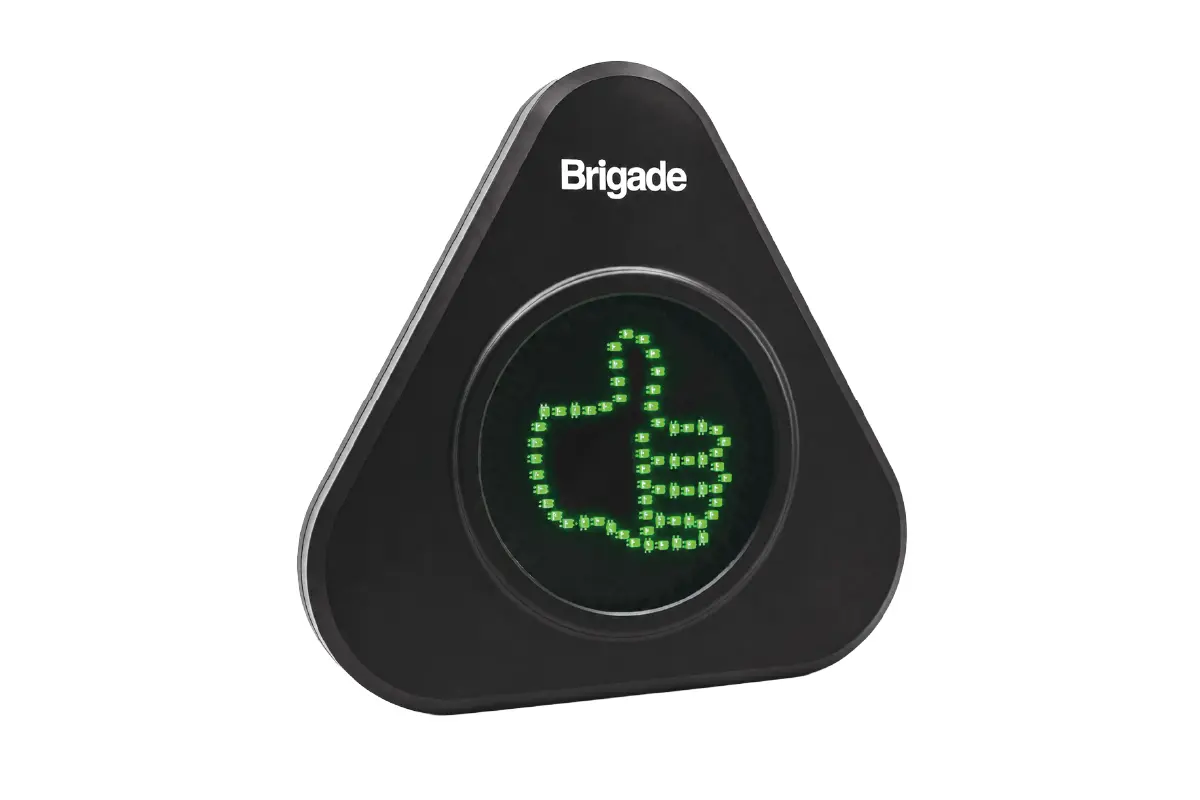

Brigade Backeye®360 AI VBV-360-1000-AI

Thumbs-Up Display

TU-001

Artikelnummer: 8454

Systemkomponenten
  • 1 x TU-001D – Daumen-hoch-Anzeige
  • 1 x TU-001-ECU – „Daumen hoch“-Steuergerät
  • 1 x VBV-H405 – 5 m Verlängerungskabel
Qualitätsmerkmale
  • RoHS2-Richtlinie – 2011/65/EU
  • REACH-Verordnung – EG 1907/2006
  • CE-Zeichen
  • WEEE-Richtlinie – 2012/19/EU

    • FCC CFR 47 Teil 15 Unterabschnitt B

    IC ICES-003 Ausgabe 6

    ISO 16750/ISO 16750-4:2010

Umgebungsbedingungen
  • Betriebstemperatur:
    -30 °C – 70 °C
  • Display: IP69K
  • WEEE
  • Mechanische Schwingungen: 6 G
  • Steuereinheit: IP67
Produkt-Daten
Produkt-Daten

Spezifikation Übersicht

  • Betriebsspannungsbereich: 9 V DC – 36 V DC
  • Stromaufnahme 0,275 bei 12 V
  • Gewicht des installierten Produkts:
    Thumbs-up-Display 838 g
    Steuereinheit 133g
  • Abmessungen des Displays (B x H x T):
    227 × 220 × 30 mm
  • Helligkeit:
    3632 d/m², wenn rot
    5202 cd/m² bei grüner Anzeige
  • Trigger-Eingangsfunktionen: Die Anzeigeänderung wird über eine Taste am Steuergerät oder durch Aus- und Einschalten der Stromversorgung umgeschaltet (Standard: rot)
  • Aktiver Anzeigebereich (H x V):
    132 × 132 mm

CE-Zeichen

Entspricht den EU-Rechtsvorschriften

FCC-geprüft

Erfüllt die US-amerikanischen Anforderungen an die elektromagnetische Verträglichkeit

IC-geprüft

Erfüllt die kanadischen Anforderungen an die elektromagnetische Verträglichkeit

RoHS

Entspricht der Richtlinie zur Beschränkung gefährlicher Stoffe

CAD-Download

Füllen Sie das folgende Formular aus, um eine CAD-Datei für dieses Produkt herunterzuladen.

„*“ zeigt erforderliche Felder an

Brigade Daumen-hoch-Anzeige mit grünem Daumen: Das Fahrzeug kann gefahrlos angefahren werden

Extern Thumbs-Up Display

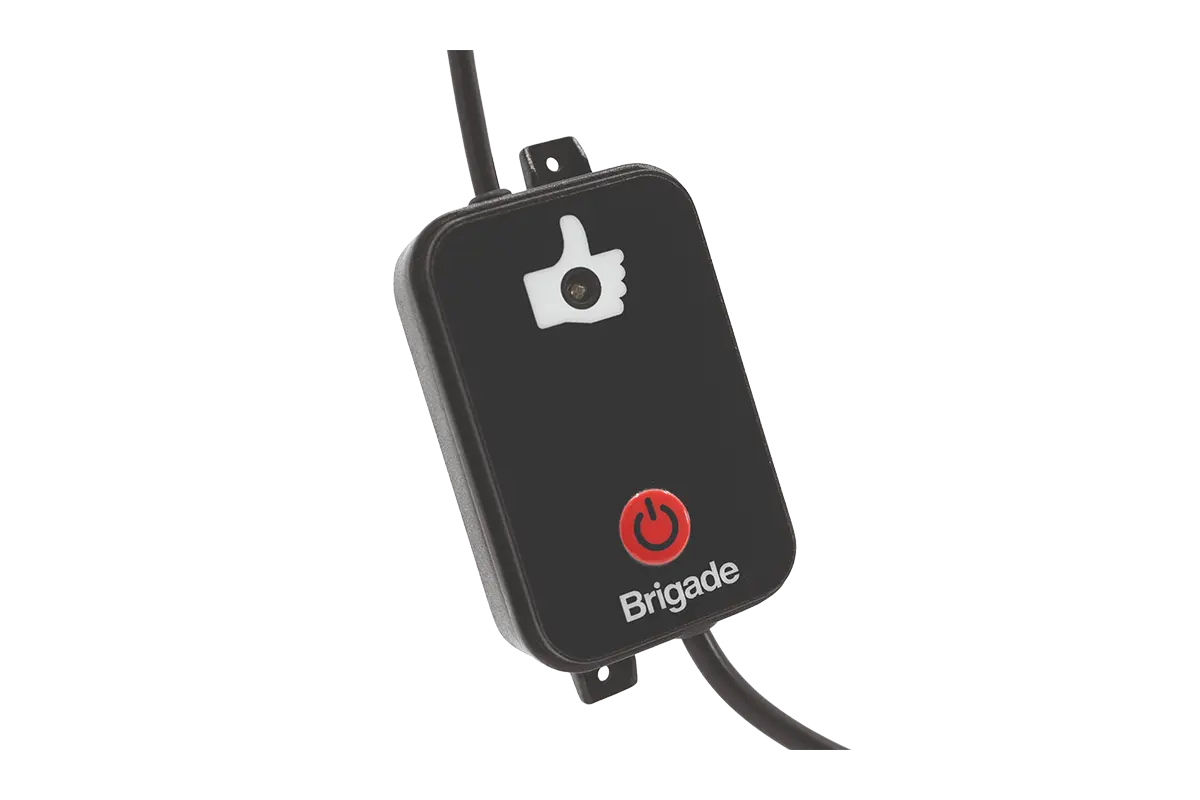

Brigade „Thumbs Up“-Display-Steuereinheit

Steuergerät im Fahrerhaus

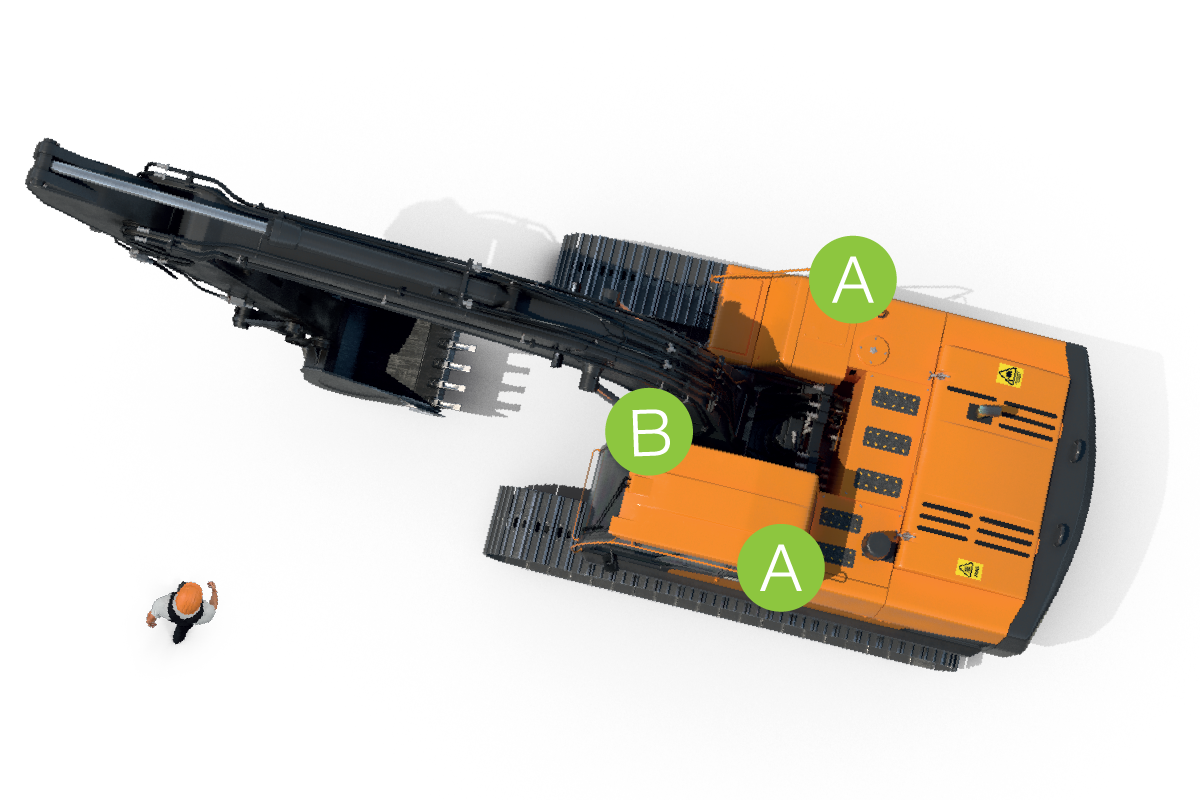

Bagger mit „Thumb-up“-Display-Steuereinheit und externem Display, das über Pins angezeigt wird

So funktioniert das komplette „Safe to Approach“-Set

Backeye®360 AI Human Form Recognition hilft dem Bediener, Personen in der Umgebung der Maschine zu erkennen, während das Thumbs-Up Display ein deutliches visuelles Signal gibt, wenn eine Annäherung sicher ist. Das Display ist mit den Sicherheitssteuerungen der Maschine verriegelt, sodass es nur aktiviert werden kann, wenn das Fahrzeug sicher stillsteht.

Das MDR zeichnet Kamerabilder auf, die bei Bedarf ausgewertet werden können, während die externe Rückfahrwarnanlage das Personal in der Umgebung des Fahrzeugs zusätzlich akustisch warnt. Das System vereint Erkennung, visuelle Kommunikation, Aufzeichnung und akustische Warnung, um einen sichereren Baustellenbetrieb zu gewährleisten.
Bagger mit Brigade-Daumen-hoch-Anzeige, die einem Arbeiter signalisiert, dass er sich sicher nähern kann.

So funktioniert der Thumbs-Up Display

Das System besteht aus einem externen Display und einer Steuereinheit im Fahrerhaus.
Befindet sich die Maschine in einem Zustand, in dem ein Annähern nicht sicher ist, zeigt das externe Display das standardmäßige rote Warnsymbol an. Sobald die erforderlichen Sicherheitsbedingungen erfüllt sind, kann der Bediener über die Steuereinheit das externe Display auf das grüne Daumen-hoch-Symbol umschalten.
Dadurch entsteht eine leicht verständliche Kommunikationsmethode zwischen dem Maschinenführer und dem Personal außerhalb des Fahrzeugs.
Bagger mit Brigade-Daumen-hoch-Anzeige, die einem Arbeiter signalisiert, dass er sich sicher nähern kann.

Brauchen Sie Hilfe bei der Suche nach der richtigen Lösung?

Sprechen Sie mit unseren Sicherheitsexperten, um zu erfahren, wie das „Thumbs-up“-Display Ihre Fahrer und Ihren Fuhrpark schützen kann.

Sprechen Sie mit unserem Team
^

Vorteile

Komplettes „Safe to Approach“-Set

Kamera-Symbol

Eindeutige Kommunikation zur Sicherheitsfreigabe

Gibt dem Bodenpersonal einen deutlichen visuellen Hinweis darauf, wann es sicher ist, sich dem Fahrzeug zu nähern.

Symbol für Fahrerwahrnehmung

Verbessertes Bewusstsein der Bediener

Die Backeye®360-KI-Erkennung menschlicher Gestalten hilft Bedienern dabei, Personen in der Umgebung der Maschine zu identifizieren.

Aktivierung des sichereren Systems

Ist mit den Sicherheitssteuerungen der Maschine verzahnt, um falsche oder irreführende Signale zu verhindern.

Warnsymbol

Umfassende Unterstützung im Bereich Sicherheit

MDR-Aufzeichnungen und externe Alarme liefern aufgezeichnete Nachweise und akustische Warnungen, um einen sichereren Baustellenbetrieb zu gewährleisten.

^

Vorteile

Thumbs-up Display

Kamera-Symbol

Eindeutige Kommunikation zur Sicherheitsfreigabe

Eine helle, gut sichtbare „Daumen hoch“-Anzeige gibt dem Bodenpersonal eine einfache visuelle Bestätigung, dass es sicher ist, sich dem Fahrzeug zu nähern.

Symbol für Fahrerwahrnehmung

Trägt dazu bei, Missverständnisse zu vermeiden

Das System kann mit der Handbremse des Fahrzeugs oder der Totmannschaltung gekoppelt werden, wodurch verhindert wird, dass fälschlicherweise ein Signal „Annäherung sicher“ angezeigt wird.

Einfache Systemintegration

Der Thumbs-Up Display wurde als Bestandteil einer umfassenden Brigade-Sicherheitslösung entwickelt und ist mit Brigade-HFR-Systemen, Videorekordern und Alarmanlagen kompatibel.

Warnsymbol

Gebaut für anspruchsvolle Umgebungen

Das hochkontrastreiche Display verfügt über ein blendfreies Design und die Schutzklasse IP69K, wodurch auch unter rauen Einsatzbedingungen eine klare Sicht und ein zuverlässiger Betrieb gewährleistet sind.
