Waarom Ultrasone obstakeldetectie?
Het beperken van dode hoeken en de verbetering van het zicht van de bestuurder zijn belangrijke kwesties. In de afgelopen jaren zijn veiligheidsvoorzieningen zoals extra spiegels of camerasystemen die een breder zicht bieden gemeengoed geworden of zelfs verplicht gesteld op grond van wetgeving. Ondanks het verbeterde zicht blijft het aantal ongevallen met andere voertuigen, vaste objecten, fietsers, personeel en zelfs voetgangers aan de hoge kant.
Obstakeldetectie met ultrasone sensoren kan zowel voertuigschade als ongevallen met voetgangers of fietsers minimaliseren. Perfect voor bedrijfsvoertuigen op de weg met zeer weinig ruimte en/of bij lage snelheid moeten manoeuvreren. Het ultrasoon detector attendeert de bestuurder op obstakels in de buurt van zijn voertuig, of deze nu bewegen of stilstaan. De bestuurder in de cabine krijgt een akoestische en/of visuele waarschuwing over de afstand. Een optioneel extern alarm met gesproken mededelingen kan worden toegevoegd om fietsers en voetgangers te waarschuwen dat het voertuig van rijrichting gaat veranderen/afslaan.
Ultrasone detectiesystemen voor bedrijfsvoertuigen
Select een detectiesysteem
Backscan®
4 sensorsysteem gemonteerd aan de achterzijde van het voertuig
Cornerscan®
3 sensorsysteem voor de hoekzijde van het voertuig
Frontscan®
4 sensorsysteem gemonteerd aan de voorkant van het voertuig
Sidescan®
4 sensorsysteem gemonteerd aan de zijkant van het voertuig
Stepscan™
2 sensorsysteem gemonteerd op de opstap aan de zijkant van de cabine
Backscan® Ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| BS-4000W: Backscan® Achteruitrijsensorsysteem | 3744 |
- Een systeem met 4 sensoren
- 12-24Vdc
- 2,5m detectiebereik - buitensensoren 2,5m/0,6m (selecteerbaar via dipswitch)
- 5-traps hoorbaar en zichtbaar afstandswaarschuwingsdisplay (instelbaar)
- Bevestigingen voor onderbouw en inbouw inbegrepen
- Compensatiebereik van 50 cm voor sensoren aan de binnenzijde van de achterkant van het voertuig (selecteerbaar via dipswitch)
- 3 jaar garantie
Inhoud
- 4 x sensoren
- Visuele en hoorbare weergave
- 4 x 0° inbouwbevestigingen
- 4 x 11° verzonken montagebevestigingen
- 4 x underslung bevestigingen
- Waterdichte schakelkast
- 15m schermkabel
- 4 x 2.5 m sensorkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- De Omgeving Leermodus voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone
- Zelfdiagnosefunctie
- 1 x trigger uitgang
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC goedgekeurd
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 200mA
Productgegevens
| Model | Productgegevens |
| BS-4000W | Gegevens bekijken |
Backscan®
4-sensorsysteem gemonteerd aan de achterkant van het voertuig als een onschatbare hulp bij het veilig achteruitrijden.
- Opbouw of inbouw (verzonken montage)
- Systeem geactiveerd door achteruitversnelling
Cornerscan® Ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| CS-3100: Cornerscan® Hoeksensorsysteem met dempingsfunctie | 5261 |
- 3 Sensorsysteem
- 12-24Vdc
- 0.6m/1.0m detection range – (selectable via dip switch)
- Hoorbare afstandswaarschuwing
- Verzonken montage
- 2 gevoeligheidsniveaus - (selecteerbaar via dipswitch)
- 3 jaar garantie
Inhoud
- 3 x sensoren
- Zoemer
- 3 x 11° inbouwbevestigingen
- 3 x 18° inbouwbevestigingen
- 3 x 26° inbouwbevestigingen
- Waterdichte schakelkast
- 2.5m schermkabel
- 3 x 2.5 m sensorkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- Zoemer met hoorbare afstandswaarschuwing, LED & regelbaar volume
- Zoemer is stil na 4 seconden als er geen beweging is van het gedetecteerde object of het voertuig
- De Omgeving Leermodus voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone
- Zelfdiagnosefunctie
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC goedgekeurd
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 2 Ampère
Productgegevens
| Model | Productgegevens |
| CS-3100 | Gegevens bekijken |
Cornerscan®
Een systeem met 3 sensoren dat bij de hoek van de cabine aan de bestuurderszijde wordt aangebracht om objecten in de dode hoek aan de voorzijde te detecteren. Minimaliseert het risico van schade aan het voertuig bij het manoeuvreren en keren tijdens het achteruitrijden.
Frontscan® Ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| FS-4000W: Frontscan® Frontsensorsysteem | 3747 |
- Een systeem met 4 sensoren
- 12-24Vdc
- 2,0 m/1,0 m detectiebereik - buitenste sensoren kunnen worden verkleind tot 0,6 m (selecteerbaar via dipswitch)
- Hoorbare afstandswaarschuwing
- Verzonken montage
- 3 jaar garantie
Inhoud
- 4 x sensoren
- Zoemer
- 4 x 11° verzonken montagebevestigingen
- 4 x 18° inbouwbevestigingen
- Waterdichte schakelkast
- 2.5m zoemerkabel
- 4 x 2.5 m sensorkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- De Omgeving Leermodus voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone
- Zelfdiagnosefunctie
- 1 x trigger uitgang
Duurzaamheid en normen
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 200mA
Productgegevens
| Model | Productgegevens |
| FS-4000W | Gegevens bekijken |
Frontscan®
Een systeem met 4 sensoren dat aan de voorzijde van het voertuig wordt aangebracht. Bijzonder relevant voor de dode hoek aan de voorzijde bij hoge cabines waar lage objecten of voetgangers onopgemerkt kunnen blijven.
Systeem kan worden geactiveerd onder de gespecificeerde snelheid.
Sidescan® ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| SS-4100W: Sidescan® Zijsensorsysteem met dempingsfunctie | 5257 |
| SS-4100W-000: Sidescan® Zijsensorsysteem met dempingsfunctie, activeringsmodule voor lage snelheid en bochtaanwijzersensorkit | 5344 |
- Een systeem met 4 sensoren
- 12-24Vdc
- 1.0/1.5m detection range – (selectable via dip switch)
- Hoorbare afstandswaarschuwing
- Bevestigingen voor onderbouw en inbouw inbegrepen
- 2 gevoeligheidsniveaus (selecteerbaar via dipswitch)
- 3 jaar garantie
Inhoud
- 4 x sensoren
- Zoemer
- 4 x 0° inbouwbevestigingen
- 4 x 11° verzonken montagebevestigingen
- 4 x underslung bevestigingen
- Waterdichte schakelkast
- 10m Zoemer kabel
- 4 x 4,5 m sensorkabels
- 2 x 2,5m verlengkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- Zoemer met hoorbare afstandswaarschuwing, LED & regelbaar volume
- Zoemer zwijgt na 4 seconden als er geen beweging is van gedetecteerd object of voertuig
- De Leermodus Omgeving voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone.
- Zelfdiagnosefunctie
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC goedgekeurd
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 200mA
Productgegevens
| Model | Productgegevens |
| SS-4100W | Gegevens bekijken |
| SS-4100W-000 | Gegevens bekijken |
Sidescan®
Een systeem met 4 sensoren dat aan de zijde van het voertuig wordt aangebracht. Bijzonder relevant voor de dode hoek aan de niet-bestuurderszijde waar fietsers of voetgangers onopgemerkt kunnen blijven.
- Installatie sensoren onder de overhang van voertuig of verzonken
- Systeem kan worden geactiveerd onder de gespecificeerde snelheid en/of bij bediening van richtingaanwijzer
- Intelligente dempingsfunctie
Upgrade naar
Sidescan®Flex
Flexibele detectie aan de zijkant.
Sidescan®Flex is een systeem met vier sensoren dat aan de zijkant van een voertuig wordt gemonteerd om objecten in de dode hoek aan de zijkant te detecteren, waar fietsers of voetgangers anders onopgemerkt kunnen blijven.
Sidescan®Flex is een uitbreiding op het standaard Sidescan® systeem en stelt de operator in staat om te kiezen uit vier detectieconfiguraties, elk met verschillende detectieafstanden en hoorbare en zichtbare waarschuwingen (zie tabel).
Sidescan®Flex heeft een vergroot maximaal detectiebereik van 2,5 meter.
Sidescan®Flex ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| SS-4200W: Sidescan®Flex Zijsensorsysteem met dempingsfunctie | 5916 |
| SS-4200W-000: Sidescan®Flex Zijsensorsysteem met dempingsfunctie, activeringsmodule voor lage snelheid en bochtaanwijzersensorkit | 6075 |
- Een systeem met 4 sensoren
- 12-24Vdc

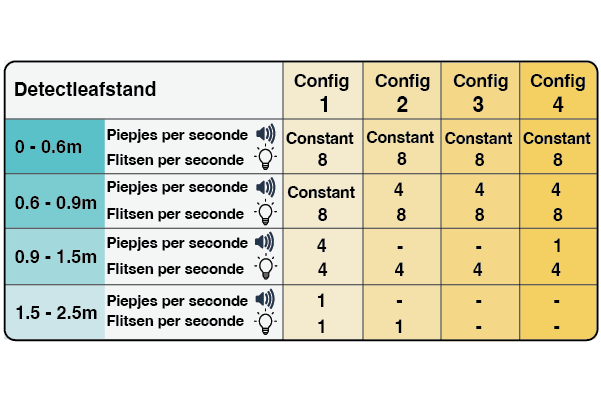

- 0 - 2.5m detectiebereik (4 hoorbare/zichtbare configuraties selecteerbaar via dipswitch)
- Bevestigingen voor onderbouw en inbouw inbegrepen
- 1 Uitgangstrigger
- 3 jaar garantie
Inhoud
- 4 x sensoren
- Zoemer
- 4 x 0° inbouwbevestigingen
- 4 x 11° verzonken montagebevestigingen
- 4 x underslung bevestigingen
- Waterdichte schakelkast
- 10m Zoemer kabel
- 4 x 4,5 m sensorkabels
- 2 x 2,5m verlengkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- Zoemer met hoorbare afstandswaarschuwing, LED & regelbaar volume
- Zoemer zwijgt na 4 seconden als er geen beweging is van gedetecteerd object of voertuig
- De Leermodus Omgeving voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone.
- Zelfdiagnosefunctie
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC goedgekeurd
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 200mA
Productgegevens
| Model | Productgegevens |
| SS-4200W | Gegevens bekijken |
| SS-4200W-000 | Gegevens bekijken |
Stepscan™ Ultrasoon detectiesysteem
Model |
Onderdeelnummer |
| ST-2100: Stepscan™ Stappensensor met dempingsfunctie | 5262 |
| ST-2100-60-A: Stepscan™ Stappensensorsysteem met dempingsfunctie en activeringsmodule voor lage snelheid | 5345 |
- 2 Sensorsysteem
- 12-24Vdc
- 0,6 m/1,0 m detectiebereik - (selecteerbaar via dipswitch)
- Hoorbare afstandswaarschuwing
- Verzonken montage
- 2 gevoeligheidsniveaus - (selecteerbaar via dipswitch)
- 3 jaar garantie
Inhoud
- 2 x sensoren
- Zoemer
- 2 x 11° inbouwbevestigingen
- 2 x 18° inbouwbevestigingen
- 2 x 26° inbouwbevestigingen
- Waterdichte schakelkast
- 2.5m zoemerkabel
- 2 x 2.5 m sensorkabels
Kenmerken
- Obstakels gedetecteerd in minder dan 200 milliseconden
- Zoemer met hoorbare afstandswaarschuwing, LED & regelbaar volume
- Zoemer is stil na 4 seconden als er geen beweging is van het gedetecteerde object of het voertuig
- De Omgeving Leermodus voorkomt valse alarmen van randapparatuur die binnendringt in de eerste 100 cm van de detectiezone
- Zelfdiagnosefunctie
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur: -30 tot +80ºC
- Waterdichte sensoren volgens IP68
- Waterdichte schakelkast volgens IP69K
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC goedgekeurd
Stroom
- Stroomverbruik: 2,4 watt
- Stroomsterkte: 200mA
Productgegevens
| Model | Productgegevens |
| ST-2100 | Gegevens bekijken |
| ST-2100-60-A | Gegevens bekijken |
Stepscan™
Een systeem met 2 sensoren dat bij de treeplank aan de bestuurderszijde wordt aangebracht. Minimaliseert het risico van schade aan het voertuig bij het keren tijdens het achteruitrijden.
Ultrasone detectie On-Screen Display Module (OSD)
Sensorgegevens en camerabeeld gecombineerd
De ultrasone naderingssensoren van Brigade minimaliseren zowel voertuigschade als botsingen met voetgangers, fietsers of objecten. Perfect voor bedrijfsvoertuigen die in krappe ruimtes rijden of met lage snelheid manoeuvreren.
In combinatie met een Backeye® cameramonitorsysteem en maximaal twee ultrasone detectiesystemen waarschuwt de on-screen displaymodule de bestuurder voor obstakels in de buurt van het voertuig door in 3 fasen hoorbare en zichtbare ultrasone gegevens over het camerabeeld op de monitor te leggen.
- Integratie van de ultrasone obstakeldetectiesystemen van Brigade en Backeye® cameramonitorsystemen
- Waarschuwingen door ultrasone detectie overlappen met het camerabeeld op de monitor in de cabine.
- Minder stress en afleiding voor de bestuurder omdat alle informatie in één oogopslag te zien is.
On-screen Display Module
NTSC-modellen
Model |
Onderdeelnummer |
| UDS-OSD20-ECU | 5099 |
PAL-modellen
Model |
Onderdeelnummer |
| UDS-OSD21-ECU | 5347 |
- Maakt het mogelijk om 3-traps hoorbare en visuele detectiegegevens te overlappen met het camerabeeld op de monitor van het voertuig
- 12-24Vdc
- 2 camera-ingangen
- 2 trigger-ingangen
- 2 UDS-ingangen
- 2 UDS-uitgangen
- 2 jaar garantie
- Afmetingen: B x D x H
74 x 118 x 28 mm
2.9 x 4.6 x 1.1″
Inhoud
- OSD ECU
- Stroomkabel
- Splitterkabel
- Trekker kabel
Kenmerken
- Overlay op monitor van voertuigpictogram en detectiegegevens van maximaal 2 ultrasone detectiesystemen
- Compatibel met:
1x Sidescan® Frontscan® en Backscan® - UDS overlay verschijnt op een zwarte achtergrond als er geen camera's zijn geïnstalleerd
- Afbeeldingen kunnen links of rechts over de monitor worden gelegd
- Hoorbare waarschuwing via monitor
- Ultrasone systeemfout weergegeven op monitor
- Compatibel met MDR
Stroom
- Stroomsterkte: 0.8 Ampère
- Stroomverbruik: 8 watt
Duurzaamheid en normen
- Mechanische trilling: 5G
- Mechanische schok: 10G
- Bedrijfstemperatuur:
-30 tot +70ºC
+22 to +158°F - IP30
- CE-gemarkeerd
- Gemarkeerd: Voldoet aan UNECE R10
- FCC Goedgekeurd
Productgegevens
| Model | Productgegevens |
| UDS-OSD20-ECU | Gegevens bekijken |
| UDS-OSD21-ECU | Gegevens bekijken |
Case Studies
Tunnock's kiest voor Brigade Veiligheidssystemen
Ontdek hoe Brigade Electronics een revolutie teweeg heeft gebracht in de veiligheid in de productiefaciliteiten van Tunnock. Bekijk onze casestudy en ontdek hoe onze innovatieve oplossingen de veiligheid en efficiëntie op de werkplek verbeteren.
Vac-Ex biedt veiligheid voor zijn wagenpark
Civieltechnisch bedrijf Vac-Ex wilde de veiligheid van zijn bestelwagenpark uitbreiden met producten van Brigade Electronics. Van-Ex koos voor camera & sensor producten.
Stephens Pneumatics kiest Brigade Electronics voor de installatie van een obstakel-vermijdingssysteem voor het Ministerie van Defensie
Stephens Pneumatics werkt voor het Amerikaanse ministerie van Defensie en had behoefte aan hoogwaardige veiligheidsvoorzieningen voor hun tankwagens. De keuze viel op de producten van Brigade.
Ultrasoon Sensors
Productgegevens
Technische Ondersteuning
Technische ondersteuning nodig voor een Brigade product of dienst? Bezoek de Product Support Area voor softwaredownloads, instructievideo's en veelgestelde vragen.
