Dlaczego czujniki ultradźwiękowe są tak ważne?
Zmniejszenie martwych stref i poprawa widzenia kierowcy są ważnymi sprawami dla operatorów pojazdów w ruchu drogowym. W ciągu ostatnich kilku lat, urządzenia bezpieczeństwa takie jak dodatkowe lusterka lub systemy kamer, które dają szersze kąty widzenia, stały się popularne, a nawet obowiązkowe na mocy przepisów dotyczących martwych stref. Jednakże, pomimo poprawy widoczności, liczba kolizji z innymi pojazdami, obiektami nieruchomymi, rowerzystami, pracownikami, a nawet pieszymi, utrzymuje się na wysokim poziomie.
Wykrywanie przeszkód za pomocą czujników ultradźwiękowych może zminimalizować zarówno uszkodzenia pojazdów, jak i kolizje z pieszymi lub rowerzystami. Doskonałe dla pojazdów użytkowych w ruchu drogowym, pracujących w miejscach z organiczoną przestrzenią lub manewrujących z niską prędkością. Systemy detekcji alarmują kierowcę o ruchomych i stacjonarnych przeszkodach w pobliżu pojazdu. Ostrzeżenie dźwiękowe lub wizualne w kabinie informuje o odległości, natomiast opcjonalny zewnętrzny alarm głosowy może być dodany, aby ostrzegać rowerzystów i pieszych o skręcie pojazdu.
Ultradźwiękowe systemy detekcji pojazdów użytkowych
Select system wykrywania
Backscan®
4 czujniki zamontowane z tyłu pojazdu
Cornerscan®
3 system czujników dla narożników pojazdu
Frontscan®
4 czujniki zamontowane z przodu pojazdu
Sidescan®
4 czujniki zamontowane z boku pojazdu
Stepscan™
System 2 czujników zamontowany na bocznym stopniu kabiny
Ultradźwiękowy system detekcji Backscan®
Model |
Numer części |
| BS-4000W: System czujników cofania Backscan® Rear | 3744 |
- System 4 czujników
- 12-24Vdc
- Zasięg wykrywania 2,5 m - czujniki zewnętrzne 2,5 m/0,6 m (wybierane za pomocą przełącznika DIP)
- Stopniowany wizualny i dźwiękowy wyświetlacz ostrzegawczy odległości
- W zestawie mocowania podwieszane i poziome
- Zakres kompensacji 50 cm dla czujników zamontowanych z tyłu pojazdu (wybierany za pomocą przełącznika DIP)
- 3 lata gwarancji
Zawartość
- 4 x czujniki
- Wizualny i dźwiękowy wyświetlacz
- 4 mocowania 0°
- 4 mocowania 11°
- 4 x mocowania podwieszane
- Wodoodporna skrzynka kontrolna
- Kabel wyświetlacza o długości 15 m
- 4 x 2.5 m przewody czujnika
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Tryb uczenia środowiskowego minimalizuje ryzyko wystąpienia fałszywych alarmów spowodowanych przez haki holownicze oraz inne urządzenia pomocnicze, które przekraczają pierwsze 100 cm strefy wykrywania.
- Funkcja autodiagnostyki
- 1 x Wyjście wyzwalacza
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Moc
- Pobór mocy: 2.4 W
- Prąd: 200 mA
Dane produktu
| Model | Dane produktu |
| BS-4000W | Wyświetlanie danych |
Backscan®
System 4 czujników zamontowanych z tyłu pojazdu jako nieoceniona pomoc w bezpiecznym cofaniu.
- Bezproblemowy montaż
- System aktywowany przez bieg wsteczny
Cornerscan® Ultradźwiękowy system detekcji
Model |
Numer części |
| CS-3100: System czujników narożnych Cornerscan® z funkcją wyciszenia | 5261 |
- 3 System czujników
- 12-24Vdc
- Zasięg wykrywania 0,6 m/1,0 m - (wybierany za pomocą przełącznika DIP)
- Dźwiękowe ostrzeżenie o odległości
- Łatwy montaż
- 2 poziomy czułości - (wybierane za pomocą przełącznika DIP)
- 3 lata gwarancji
Zawartość
- 3 x czujniki
- Brzęczyk
- 3 x 11° uchwyty do montażu w poziomie
- 3 x 18° uchwyty do montażu w poziomie
- 3 x 26° uchwyty do montażu w poziomie
- Wodoodporna skrzynka kontrolna
- Kabel wyświetlacza o długości 2.5 m
- 3 x 2.5 m przewody czujnika
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Brzęczyk z dźwiękowym ostrzeżeniem o odległości, diodą LED i regulacją głośności
- Brzęczyk zostanie wyciszony po 4 sekundach, jeśli nie zostanie wykryty ruch obiektu lub pojazdu.
- Tryb uczenia środowiskowego minimalizuje ryzyko wystąpienia fałszywych alarmów spowodowanych przez haki holownicze oraz inne urządzenia pomocnicze, które przekraczają pierwsze 100 cm strefy wykrywania.
- Funkcja autodiagnostyki
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Moc
- Pobór mocy: 2.4 W
- Prąd: 2 A
Dane produktu
| Model | Dane produktu |
| CS-3100 | Wyświetlanie danych |
Cornerscan®
3-czujnikowy system zainstalowany w rogu pojazdu po stronie pasażera, aby wykrywać obiekty w martwej strefie. Minimalizuje ryzyko uszkodzenia pojazdu podczas manewrowania i skręcania przy cofaniu.
Ultradźwiękowy system detekcji Frontscan®
Model |
Numer części |
| FS-4000W: System czujników przednich Frontscan® | 3747 |
- System 4 czujników
- 12-24Vdc
- Zasięg wykrywania 2,0 m/1,0 m - czujniki zewnętrzne można zredukować do 0,6 m (wybierane za pomocą przełącznika DIP)
- Dźwiękowe ostrzeżenie o odległości
- Łatwy montaż
- 3 lata gwarancji
Zawartość
- 4 x czujniki
- Brzęczyk
- 4 mocowania 11°
- 4 x 18° mocowania do montażu poziomego
- Wodoodporna skrzynka kontrolna
- Kabel brzęczyka 2.5 m
- 4 x 2.5 m przewody czujnika
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Tryb uczenia środowiskowego minimalizuje ryzyko wystąpienia fałszywych alarmów spowodowanych przez haki holownicze oraz inne urządzenia pomocnicze, które przekraczają pierwsze 100 cm strefy wykrywania.
- Funkcja autodiagnostyki
- 1 x Wyjście wyzwalacza
Trwałość i standardy
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
Moc
- Pobór mocy: 2.4 W
- Prąd: 200 mA
Dane produktu
| Model | Dane produktu |
| FS-4000W | Wyświetlanie danych |
Frontscan®
4-czujnikowy system zainstalowany z przodu pojazdu. Szczególnie ważny w przypadku wysokich szoferek, gdzie w przedniej martwej strefie mogą kryć mogą kryć się niskie obiekty lub piesi.
System może być aktywowany poniżej wyznaczonej prędkości.
Ultradźwiękowy system detekcji Sidescan®
Model |
Numer części |
| SS-4100W: System czujników bocznych Sidescan® z funkcją wyciszenia | 5257 |
| SS-4100W-000: System czujników bocznych Sidescan® z funkcją wyciszenia, modułem wyzwalania przy niskiej prędkości i zestawem czujników kierunkowskazów | 5344 |
- System 4 czujników
- 12-24Vdc
- Zasięg wykrywania 1.0/1.5m - (wybierany za pomocą przełącznika DIP)
- Dźwiękowe ostrzeżenie o odległości
- W zestawie mocowania podwieszane i poziome
- 2 poziomy czułości (wybierane za pomocą przełącznika DIP)
- 3 lata gwarancji
Zawartość
- 4 x czujniki
- Brzęczyk
- 4 mocowania 0°
- 4 mocowania 11°
- 4 x mocowania podwieszane
- Wodoodporna skrzynka kontrolna
- Kabel brzęczyka 10 m
- 4 x 4,5 m przewody czujnika
- 2 kable przedłużające o długości 2,5 m
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Brzęczyk z dźwiękowym ostrzeżeniem o odległości, diodą LED i regulacją głośności
- Brzęczyk wyciszy się po 4 sekundach, jeśli wykryty obiekt lub pojazd nie poruszy się.
- Tryb uczenia się środowiska zapobiega fałszywym alarmom z urządzeń pomocniczych, które naruszają pierwsze 100 cm strefy detekcji.
- Funkcja autodiagnostyki
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Moc
- Pobór mocy: 2.4 W
- Prąd: 200 mA
Dane produktu
| Model | Dane produktu |
| SS-4100W | Wyświetlanie danych |
| SS-4100W-000 | Wyświetlanie danych |
Sidescan®
4-czujnikowy system zainstalowany z boku pojazdu. Szczególnie ważny dla martwej strefy po stronie pasażera, gdzie rowerzyści lub piesi mogliby bez niego zostać niezauważeni.
- Czujniki podwieszane lub płasko wbudowane
- System może być aktywowany poniżej wyznaczonej prędkości lub przez kierunkowskaz
- Inteligentna funkcja wyciszenia
Aktualizacja do
Sidescan®Flex
Elastyczne wykrywanie boczne.
Sidescan®Flex to czteroczujnikowy system montowany z boku pojazdu w celu wykrywania obiektów w martwym polu widzenia, gdzie rowerzyści lub piesi mogą pozostać niezauważeni.
Sidescan®Flex, będący rozwinięciem standardowego systemu Sidescan®, umożliwia operatorowi wybór spośród czterech konfiguracji wykrywania, z których każda ma różne odległości wykrywania oraz alarmy dźwiękowe i wizualne (patrz tabela).
Sidescan®Flex ma zwiększony maksymalny zasięg wykrywania do 2,5 metra.
Ultradźwiękowy system detekcji Sidescan®Flex
Model |
Numer części |
| SS-4200W: System czujników bocznych Sidescan®Flex z funkcją wyciszenia | 5916 |
| SS-4200W-000: System czujników bocznych Sidescan®Flex z funkcją wyciszenia, modułem wyzwalania przy niskiej prędkości i zestawem czujników kierunkowskazów | 6075 |
- System 4 czujników
- 12-24Vdc

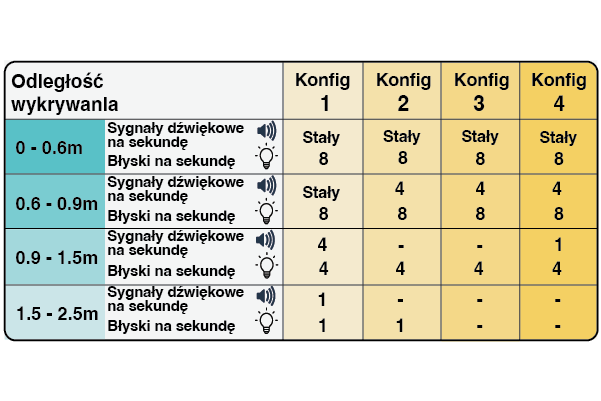

- Zasięg wykrywania 0 - 2.5 m (4 konfiguracje dźwiękowe/wizualne wybierane za pomocą przełącznika DIP)
- W zestawie mocowania podwieszane i poziome
- 1 Wyzwalacz wyjścia
- 3 lata gwarancji
Zawartość
- 4 x czujniki
- Brzęczyk
- 4 mocowania 0°
- 4 mocowania 11°
- 4 x mocowania podwieszane
- Wodoodporna skrzynka kontrolna
- Kabel brzęczyka 10 m
- 4 x 4,5 m przewody czujnika
- 2 kable przedłużające o długości 2,5 m
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Brzęczyk z dźwiękowym ostrzeżeniem o odległości, diodą LED i regulacją głośności
- Brzęczyk wyciszy się po 4 sekundach, jeśli wykryty obiekt lub pojazd nie poruszy się.
- Tryb uczenia się środowiska zapobiega fałszywym alarmom z urządzeń pomocniczych, które naruszają pierwsze 100 cm strefy detekcji.
- Funkcja autodiagnostyki
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Moc
- Pobór mocy: 2.4 W
- Prąd: 200 mA
Dane produktu
| Model | Dane produktu |
| SS-4200W | Wyświetlanie danych |
| SS-4200W-000 | Wyświetlanie danych |
Ultradźwiękowy system detekcji Stepscan™
Model |
Numer części |
| ST-2100: Stepscan™ Czujnik krokowy z funkcją systemu wyciszenia | 5262 |
| ST-2100-60-A: Stepscan™ System czujników krokowych z funkcją wyciszenia i modułem wyzwalania przy niskiej prędkości | 5345 |
- 2 System czujników
- 12-24Vdc
- Zasięg wykrywania 0,6 m/1,0 m - (wybierany za pomocą przełącznika DIP)
- Dźwiękowe ostrzeżenie o odległości
- Łatwy montaż
- 2 poziomy czułości - (wybierane za pomocą przełącznika DIP)
- 3 lata gwarancji
Zawartość
- 2 x czujniki
- Brzęczyk
- 2 x 11° rodzaje mocowań do montażu podtynkowego
- 2 x 18° rodzaje mocowań do montażu podtynkowego
- 2 x 26° rodzaje mocowań do montażu podtynkowego
- Wodoodporna skrzynka kontrolna
- Kabel brzęczyka 2.5 m
- 2 x 2.5 m przewody czujnika
Właściwości
- Wykrywanie przeszkód w czasie poniżej 200 milisekund
- Brzęczyk z dźwiękowym ostrzeżeniem o odległości, diodą LED i regulacją głośności
- Brzęczyk zostanie wyciszony po 4 sekundach, jeśli nie zostanie wykryty ruch obiektu lub pojazdu.
- Tryb uczenia środowiskowego minimalizuje ryzyko wystąpienia fałszywych alarmów spowodowanych przez haki holownicze oraz inne urządzenia pomocnicze, które przekraczają pierwsze 100 cm strefy wykrywania.
- Funkcja autodiagnostyki
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy: -30 do +80ºC
- Wodoodporne czujniki o stopniu ochrony IP68
- Wodoodporna skrzynka kontrolna o stopniu ochrony IP69K
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Moc
- Pobór mocy: 2.4 W
- Prąd: 200 mA
Dane produktu
| Model | Dane produktu |
| ST-2100 | Wyświetlanie danych |
| ST-2100-60-A | Wyświetlanie danych |
Stepscan™
2-czujnikowy system zainstalowany na schodku kokpitu po stronie pasażera. Minimalizuje ryzyko uszkodzenia pojazdu podczas skręcania przy cofaniu.
Wykrywanie ultradźwiękowe Moduł wyświetlacza ekranowego (OSD)
Połączenie danych z czujnika i obrazu z kamery
Ultradźwiękowe czujniki zbliżeniowe Brigade minimalizują zarówno uszkodzenia pojazdu, jak i kolizje z pieszymi, rowerzystami lub obiektami. Idealne dla pojazdów użytkowych poruszających się po drogach w ograniczonych przestrzeniach lub manewrujących z niską prędkością.
Działając w połączeniu z systemem monitorowania kamery Backeye® i maksymalnie dwoma ultradźwiękowymi systemami wykrywania, moduł wyświetlania na ekranie ostrzega kierowcę o przeszkodach w pobliżu pojazdu, nakładając 3-stopniowe dźwiękowe i wizualne dane ultradźwiękowe na obraz z kamery na monitorze.
- Integracja ultradźwiękowych systemów wykrywania przeszkód Brigade i systemów monitorowania kamer Backeye®.
- Ostrzeżenia o detekcji ultradźwiękowej nałożone na obraz z kamery na monitorze w kabinie.
- Zmniejszony stres i rozproszenie uwagi kierowcy, ponieważ wszystkie informacje są widoczne w jednym miejscu.
Moduł wyświetlacza ekranowego
Modele NTSC
Model |
Numer części |
| UDS-OSD20-ECU | 5099 |
Modele PAL
Model |
Numer części |
| UDS-OSD21-ECU | 5347 |
- Umożliwia nałożenie 3-stopniowych dźwiękowych i wizualnych danych wykrywania na obraz z kamery
- 12-24Vdc
- 2 wejścia kamery
- 2 wejścia wyzwalające
- 2 wejścia UDS
- 2 wyjścia UDS
- 2 lata gwarancji
- Wymiary: szer. x gł. x wys.
74 x 118 x 28 mm
2.9 x 4.6 x 1.1″
Zawartość
- OSD ECU
- Kabel zasilający
- Kabel rozgałęziający
- Kabel wyzwalający
Właściwości
- Nakładanie na monitor ikony pojazdu i danych detekcji z maksymalnie 2 ultradźwiękowych systemów detekcji
- Kompatybilny z:
1x Sidescan® Frontscan® i Backscan® - Nakładka UDS pojawi się na czarnym tle, jeśli nie zainstalowano żadnych kamer.
- Grafika może być nakładana z lewej lub prawej strony monitora
- Ostrzeżenie dźwiękowe za pośrednictwem monitora
- Błąd systemu ultradźwiękowego wyświetlany na monitorze
- Kompatybilność z MDR
Moc
- Prąd: 0.8 A
- Pobór mocy: 8 W
Trwałość i standardy
- Wibracje mechaniczne: 5G
- Wstrząsy mechaniczne: 10G
- Temperatura pracy:
-30 do +70ºC
+22 do +158°F - IP30
- Oznaczenie CE
- Oznaczenie elektroniczne: Zgodność z normą UNECE R10
- Zatwierdzony przez FCC
Dane produktu
| Model | Dane produktu |
| UDS-OSD20-ECU | Wyświetlanie danych |
| UDS-OSD21-ECU | Wyświetlanie danych |
Case Studies
Tunnock's wybiera systemy bezpieczeństwa Brigade
Dowiedz się, jak Brigade Electronics zrewolucjonizował bezpieczeństwo w zakładach produkcyjnych Tunnock. Zapoznaj się z naszym studium przypadku, aby dowiedzieć się, w jaki sposób nasze innowacyjne rozwiązania zwiększają bezpieczeństwo i wydajność w miejscu pracy.
Vac-Ex zapewnia bezpieczeństwo swojej flocie samochodów dostawczych
Firma inżynieryjna Vac-Ex chciała zwiększyć bezpieczeństwo swojej floty samochodów dostawczych dzięki produktom Brigade Electronics. Firma Van-Ex wybrała kamery i czujniki.
Stephens Pneumatics wybiera Brigade Electronics do montażu systemu unikania przeszkód dla Departamentu Obrony
Pracując dla amerykańskiego Departamentu Obrony, firma Stephens Pneumatics potrzebowała wysokiej jakości urządzeń zabezpieczających do swoich ciężarówek do tankowania. Wybrano produkty Brigade.
Czujniki Ultradźwiękowe
Zasoby produktu
Wsparcie techniczne
Potrzebujesz wsparcia technicznego z produktem lub usługą Brigade? Odwiedź obszar wsparcia produktu w celu pobrania oprogramowania, zapoznania się z samouczkami wideo i uzyskania odpowiedzi na FAQ
